Описание датчиков давления

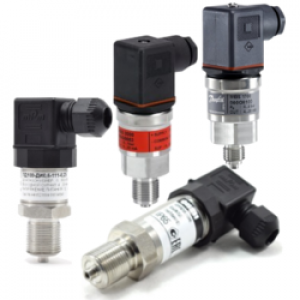

Датчики давления общепромышленного исполнения

Особенности

Применяются во всех областях промышленности, где не требуются особенные условия при измерении давления жидкости, пара и различных газов: ЖКХ, система ХВС, ГВС, теплоснабжение, котельная автоматика в лабораторная техника и т.п.

В данной линейке есть модификации с демпфером для защиты от гидроударов и кавитации. Также есть модификации с увеличенным межповерочным интервалом.


Характеристики

Дополнительно к общим характеристикам:

Присоединение

  • М20х1,5
  • М24x1,5
  • G1/2
  • G1/4
Мембрана

  • Сталь AISI 316L
  • Керамика Al2O3
app-layout

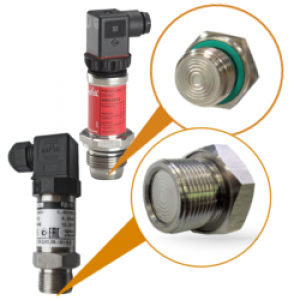

Датчики давления с открытой или торцевой мембраной для вязких и загрязненных сред

Особенности

Данная линейка преобразователей применяется в системах управления и регулирования в пищевой промышленности, сельском хозяйстве, и других сферах, где необходимо контролировать и управлять давлением сильно загрязненных и вязких сред: канализационные стоки, целлюлозные пульпы, пенообразователи, патоки, мазуты и т.п.

Отлично подходят для пищевой промышленности, таких как: производство молочных продуктов, хлебобулочных и макаронных изделий, производство напитков и прочих производств, где необходимо соблюдать санитарные нормы.


Характеристики

Дополнительно к общим характеристикам:

Присоединение

  • G1/2
  • G1/4
  • М24х1,5
Мембрана

  • AISI 316L
app-layout

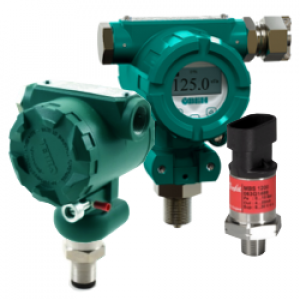

Датчики давления для сложных условий эксплуатации в "полевом" корпусе

Особенности

Данная линейка преобразователей применяется на объектах в сложных климатических условиях, требующих специального корпуса с защитой от пыли, воды, механических повреждений, вибраций и других негативных воздействий: нефтеперерабатывающие заводы, нефтепромысел, транспортировка нефти, газотранспортные и газораспределительные системы, объекты энергетики и металлургии и другие подобные объекты.

Для взрывоопасных объектов предусмотрены исполнения со взрывозащитой.


Характеристики

Дополнительно к общим характеристикам:

Присоединение

  • G1/2
  • G1/4
  • М20х1,5
Мембрана

  • AISI 316L
app-layout

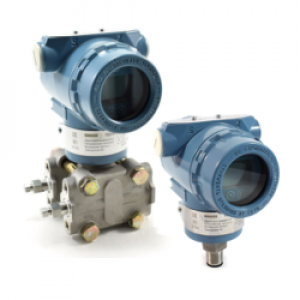

Датчики давления интеллектуальные высокоточные

Особенности

Данная линейка представлена двумя модификациями высокоточных, интеллектуальных преобразователей избыточного и дифференциального давления: общепромышленные и взрывозащищенные.

Применяются в теплоснабжении (ТЭЦ, ГЭС и др.), при транспортировке и добыче нефти, крупных вентиляционных системах, металлургии и прочих сложных промышленных объектах.

Интеллектуальная составляющая обеспечивает функции измерения уровня в герметичных емкостях, контроля расхода на сужающих устройствах, контроля засоренности фильтров, контроля работы насосов и вентиляторов и прочие.

app-layout

Настройку и перенастройку характеристик можно производить кнопками на лицевой панели. Имеются функции встроенной индикации с подсветкой. Также реализована возможность поворота корпуса на 360°, а индикатора на 330°, что создает удобство при монтаже и эксплуатации. "Полевое" исполнение корпуса позволяет использовать датчик в районах со сложными климатическими условиями.

Для взрывоопасных объектов предусмотрены исполнения со взрывозащитой.


Характеристики

Дополнительно к общим характеристикам:

Присоединение

  • Фланец
  • М20х1,5
Мембрана

  • Сталь AISI 316L
  • Керамика Al2O3

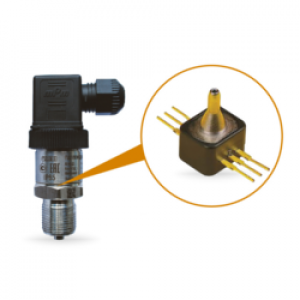

Датчики на низкие давления

Особенности

Данная линейка преобразователей применяется в системах вентиляции, котельных и других объектах, где необходимо измерение давления неагрессивных газов в диапазоне низких значений, например, до 250 Па. Такое решение возможно за счет специального сенсора, чувствительного к небольшим изменениям давления.


Характеристики

Дополнительно к общим характеристикам:

Присоединение

  • М20х1,5
  • G1/2
  • G1/4
Мембрана

  • Открытый кремниевый кристалл
app-layout

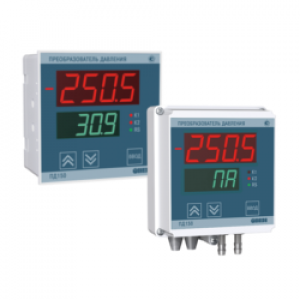

Электронные измерители низкого давления

Особенности

Данная линейка измерителей применяется в котельной автоматике в качестве цифрового тягонапоромера. Обеспечивает контроль давления в линиях подачи горючего газа и воздуха в котел, разряжения в топке, давления печных газов в дымоходе и т. п.

В системах вентиляции и кондиционирования воздуха применяется для измерения давлений и перепадов давления с целью контроля степени загрязнённости воздушных фильтров, а также контроля эффективности работы вентиляционных систем. Также датчик давления может применяться в испытательной, лабораторной технике и т.п.

app-layout

Преобразователь совмещает функции первичного измерительного датчика и вторичного показывающего прибора и предназначен для контроля давления неагрессивных газов, в том числе горючих и дымовых. Формирует силовые управляющие и информационные сигналы на автоматику управления.


Характеристики

Дополнительно к общим характеристикам:

Присоединение

  • штуцер «елочка» под трубку с внутренним диаметром 4–6 мм
Мембрана

  • Открытый кремниевый кристалл

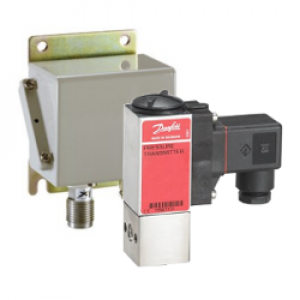

Датчики давления для судостроения

Особенности

Данная линейка преобразователей предназначена для использования почти во всех морских и промышленных областях применения. Специальное исполнение обеспечивает удобное и надежное измерение давления даже в жестких условиях окружающей среды. Соответствует требованиям Судового регистра различных стран.


Характеристики

Дополнительно к общим характеристикам:

Присоединение

  • Фланец
  • G1/2А
  • G1/4
  • G3/8А
Мембрана

  • Сталь AISI 316L
app-layout

Датчик температуры во взрывозащищенном исполнении

Особенности

Датчики компактного исполнения со взрывозащитой предназначены для использования в газораспределительных и газорегуляторных шкафах, щитах и пунктах (ГРП, ГРПШ, ГРЩ) систем автоматического регулирования газоснабжающих предприятий и газовых сетей, в котельной автоматике и на категорированных «опасных» производствах.

Линейки в «полевом» корпусе предназначены для применения в составе систем автоматического регулирования и управления в энергетике, объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих соответствующей защиты: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.

app-layout

Приборы во взрывозащищенном исполнении произведены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II и представлены в двух видах:

  • со взрывозащитой типа «Взрывонепроницаемая оболочка» 1Exd IICT6Gb
  • со взрывозащитой вида «искробезопасная цепь» 1ExiaIICT6Gb

Характеристики

Дополнительно к общим характеристикам:

Присоединение

  • Фланец
  • G1/2
  • G1/4
  • М20х1,5
Мембрана

  • Сталь AISI 316L
  • С открытым измерительным кремниевым кристаллом сенсора

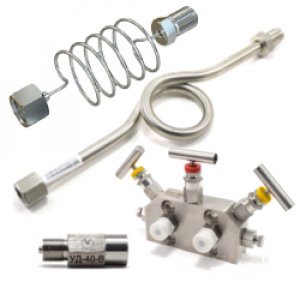

Арматура для монтажа датчиков давления

Особенности

Блоки вентильные предназначены для подключения преобразователей давления к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.

Устройства демпферные предназначены для снижения пульсаций среды в измерительной полости преобразователя давления и защиты его от гидро- и пневмоударов.

app-layout

Трубки импульсные и отводные предназначены для подключения преобразователей давления к технологической линии, тем самым понизить температуру среды измерения или защитить от гидроударов.

Устройства переходные (переходники) предназначены для подсоединения преобразователей давления со стандартным штуцером М20х1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты.

Узлы отбора давления предназначены для монтажа манометров, дифманометров и для отбора импульса давления на трубопроводах и прочих технологических аппаратах с агрессивной и неагрессивной средой.

Узел отбора давления

Наша компания предлагает Вам комплексное решение по комплектации трубопроводов узлами отбора давления. В каталоге представлены все основные необходимые составляющие узлов обвязки для измерительной арматуры с техническими параметрами. Вы можете подобрать множество комбинаций составляющих узла под Ваши технические потребности.

Описание датчиков давления

Вкладки с описанием открываются и закрываются нажатием стрелки

ОБЩЕПРОМЫШЛЕННЫЕ

Общепромышленные датчики давления

Общепромышленные датчики давления

Особенности

Применяются во всех областях промышленности, где производятся измерения давления жидкости, пара и различных газов, не требующе особенных условий: ЖКХ, система ХВС, ГВС, теплоснабжение, котельная автоматика в лабораторная техника и т.п.

В данной линейке есть модификации с демфером для защиты от гидроударов и кавитации. Также есть модификации с увеличенным межповерочным интервалом.


Характеристики

Дополнительно к общим характеристикам:

Присоединение

  • М20х1,5
  • G1/2
  • М24x1,5
Мембрана

  • AISI 316L
  • Керамика
С ТОРЦЕВОЙ И ОТКРЫТОЙ МЕМБРАНОЙ ДЛЯ ВЯЗКИХ И ЗАГРЯЗНЕННЫХ СРЕД
ДЛЯ СЛОЖНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ В ПОЛЕВОМ КОРПУСЕ
ИНТЕЛЛЕКТУАЛЬНЫЕ
НА НИЗКИЕ ДАВЛЕНИЯ
ЭЛЕКТРОННЫЕ ИЗМЕРИТЕЛИ НИЗКОГО ДАВЛЕНИЯ
ДЛЯ СУДОСТРОЕНИЯ
ВО ВЗРЫВОЗАЩИЩЕННОМ ИСПОЛНЕНИИ
АРМАТУРА ДЛЯ МОНТАЖА

Характеристики

РАБОЧИЕ

Измеряемые давления

  • от 250 Па до 100 кПа
  • от -250 Па до -0,1 МПа
  • от 0 до 60 МПа

Погрешность измерения

  • ± 0,25 %
  • ± 0,5 %
  • ± 1,0 %

Диапазон рабочих температур среды

  • от 40 до 125 °С

Диапазон температуры окружающей среды

  • от 40 до 100 °С

Степень защиты корпуса

  • IP65
  • IP67
  • IP68

Давление перегрузки

  • от 200 до 700 % ВПИ

ЭЛЕКТРИЧЕСКИЕ

Номинальный выходной сигнал

  • 4...20 мА
  • 0...10 В
  • 0...5 В
  • 1...5 В
  • 1...6 В
  • HART

Напряжение питания

  • 12...36 В постоянного тока
  • 9...36 В постоянного тока

Сопротивление нагрузки

  • RL ≤ (UB - 9 В)/0,02 A [Ом]
  • 0...1,0 кОм

Мощность

  • Не более 0,8 ВА

Этапы выбора датчика давления

1. Определите рабочую среду
Среда может быть жидкой, вязкой, газообразной, агрессивной, кислотной, щелочной, неагрессивной и т.д.

Исходя из этого можно определить следующее:

  • исполнение (общепромышленное/взрывозащищенное, с торцевой или открытой мембраной или др.);
  • материал и вид защитной или монтажной арматуры.
2. Определите рабочий диапазон и тип давления
3. Выберите удобное конструктивное исполнение

5 000 конструктивных исполнений

Применение в любых отраслях

Продукция сертифицирована
