Датчики температуры

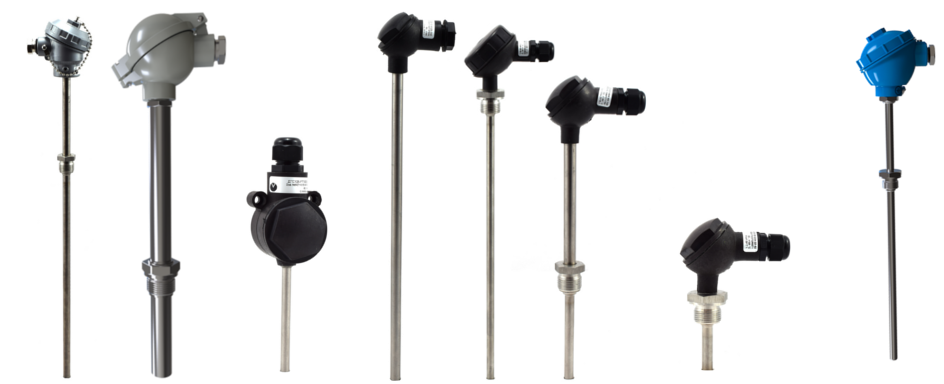

Датчики с коммутационной головкой

Датчики температуры с коммутационной головкой позволяют измерять более высокие температуры

• до 180 °С для НСХ 50М, 100М;
• до 500 °С для НСХ Pt100, Pt500, Pt1000, 50П, 100П;
• до 900 °С для НСХ ДТПК, ДТПL.

Подключение производится медным или термопарным кабелем, которые приобретаются отдельно. Конструктивно коммутационная головка имеет следующие исполнения

• пластмассовая;
• металлическая.
• стандартное исполнение;
• увеличенная.

Температура окружающей среды эксплуатации датчиков не должна превышать

• 200 °С – для металлического исполнения;
• 120 °С – для пластмассового исполнения.

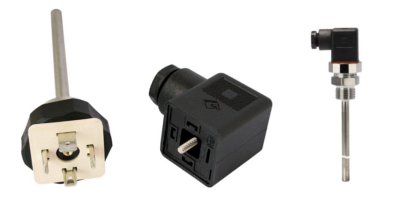

Среди термосопротивлений представлены датчики температуры со съемными соединителями стандарта EN 175301-803, также известными как DIN 43650.

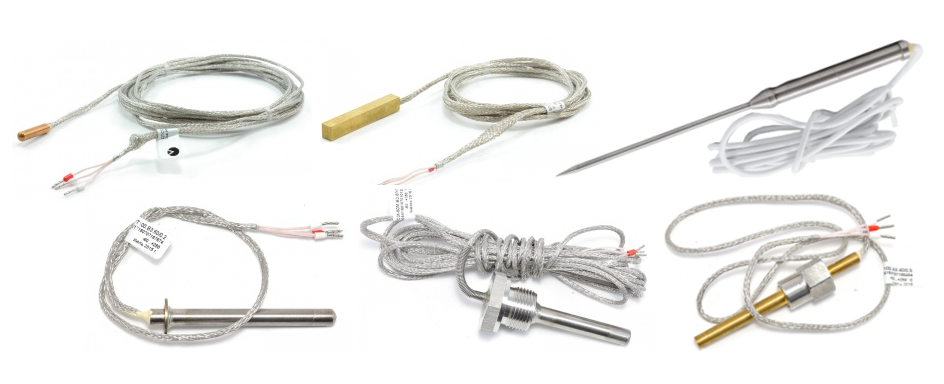

Датчики с кабельным выводом

Встроенный кабельный вывод обеспечивает быстроту и удобство монтажа. В данном исполнении ограничен верхний предел измеряемых температур

• до 150 °С для НСХ 50М, 100М;
• до 250 °С для НСХ Pt100, Pt500, Pt1000, 50П, 100П;
• до 300-400 °С для НСХ ДТПК, ДТПL.

Конструктивные исполнения с различной длиной монтажной части

• без резьбы от 20 до 1000 мм;
• с различным типом резьбы от 20 до 2000 мм;
• игольчатые от 60 до 320 мм;
• накладные 43 мм.

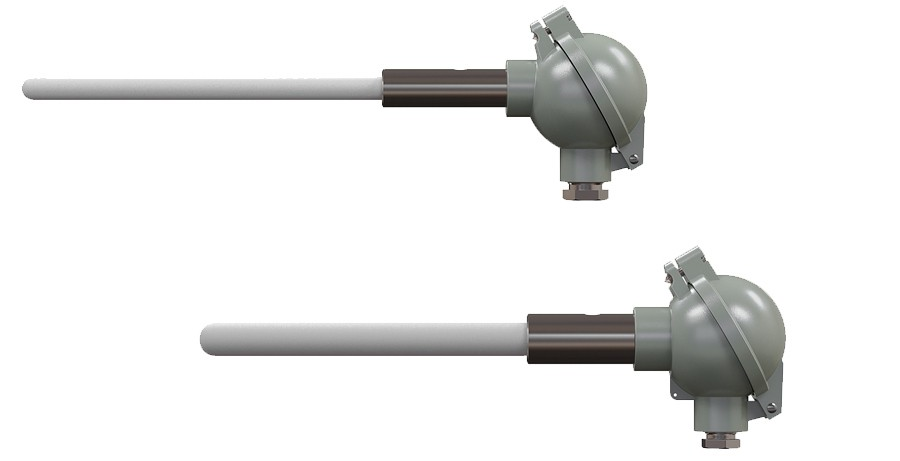

Высокотемпературные датчики

Высокотемпературные термопары применяются для измерения температуры от 0 до 1300 °С. Кратковременно до 1600 °С.

Особенности

• жаропрочная защитная арматура;
• высокотемпературные измерительные элементы из благородных металлов типа
• ТПП(S) «платинородий-платина»;
• высокие износостойкость и коррозийная стойкость;
• материал защитной арматуры Корунд CER795/12Х18Н10Т;
• возможно применение в окислительной атмосфере.

Датчики с выходным сигналом 4...20 мА

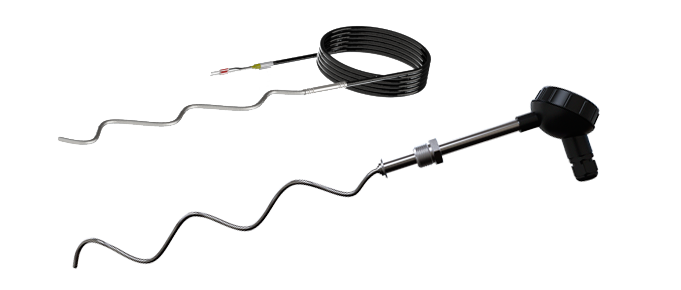

КТМС - Кабель Термопарный с Минеральной изоляцией в Стальной оболочке.

Преимущества перед проволочными термопарами

• низкий показатель тепловой инерции (2 сек - для КТМС с диаметром 4,5 мм), для регистрации быстропротекающих процессов;
• высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
• возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100м);
• разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
• выдерживают большие рабочие давления (до 150МПа);
• для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Измеряемые температуры

• до 600 °С у термопар с НСХ ДТПL (хромель-копель);
• до 1100 °С у термопар с НСХ ДТПК (хромель-алюмель). Отличаются стойкостью к окислению;
• от -40 до +1250 °С у термопар с НСХ ДТПN (нихросил-нисил). Имеют высокую стабильность и широкий диапазон рабочих температур, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Датчики на основе КТМС

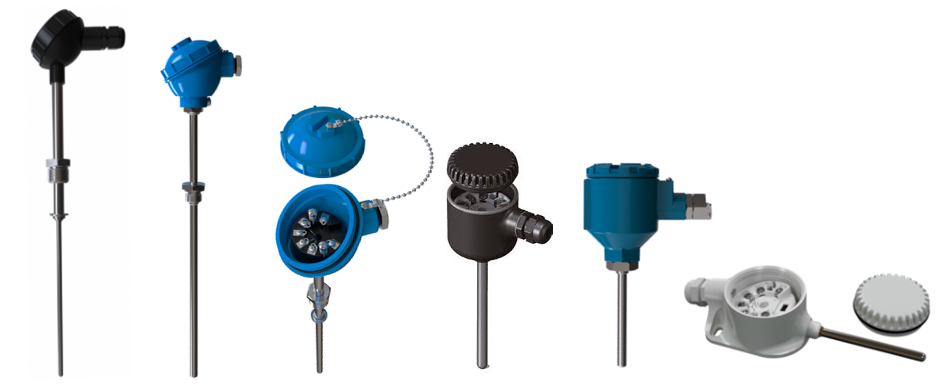

Датчики температуры с унифицированным токовым выходом 4...20 мА работают на основе термопар или термосопротивлений со встроенным в клеммную головку высокоточным нормирующим преобразователем. Такие модели датчиков температуры применяются в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

Такой датчик можно собрать самим, отдельно взяв термосопротивление или термопару с увеличенной коммутационной головкой и соответствующий нормирующий преобразователь.

Особенности

• отлично подходят, когда расстояние от точки измерения до вторичного прибора более 100 метров;
• позволяют сделать линию связи более надежной. Электромагнитные помехи не оказывают серьезного влияния на токовые сигналы в отличие от милливольтовых сигналов;
• для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.

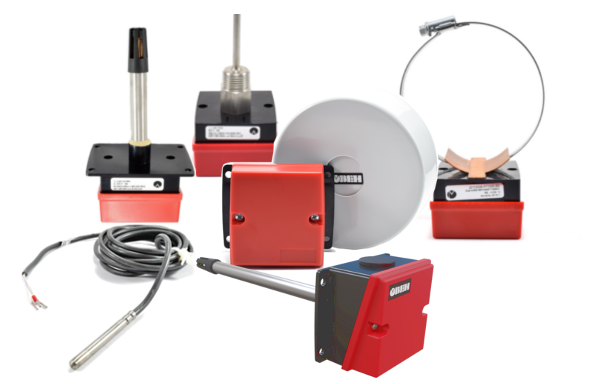

Датчики температуры для HVAC систем

Датчики температуры для систем отопления, кондиционирования и вентиляции.

Применение

• в контурах нагрева;
• в трубопроводах контуров отопления и вентиляции (канальные и накладные);
• в канале воздуховода;
• настенные для наружного воздуха или внутри зданий.

Особенности

• температура среды: -50...+120 °С;
• чувствительный элемент: Pt1000, Pt100, Pt500, 50М.

Схемы соединения

• 2-х проводная для Pt500 и Pt1000;
• 3-х и 4-х проводная для Pt100 и 50М.

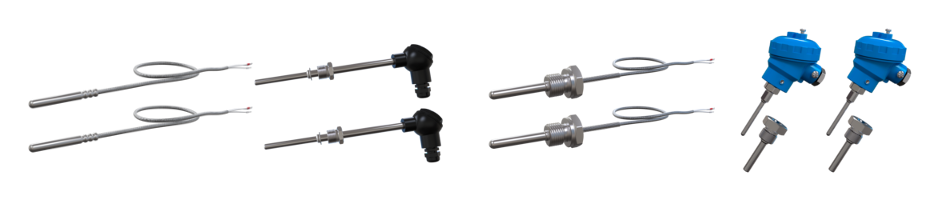

Комплекты датчиков температуры для теплосчетчиков

Парные комплектные датчики температуры предназначены для работы в составе различных приборов и систем учета и контроля тепловой энергии: теплосчетчиках, узлах учета тепла, системах теплоснабжения АСКУТ, АСКУТЭ или АСКУЭ и т.п.

Принцип работы

Комплектные термопреобразователи измеряют температуру и разность температур в прямом и обратном трубопроводах на входе и выходе объекта методом непосредственного погружения в теплоноситель, неагрессивный по отношению к материалу оболочки их чувствительного элемента.

В узлах и системах учета тепла производится непрерывное измерение разницы температуры в прямом и обратном трубопроводах контролируемого объекта посредством парных комплектных датчиков температуры, подобранных по максимально близким выходным характеристикам, и вычислении потребляемого тепла на основе данных о количестве проходящего через систему теплоносителя.

Применение

• узлы учета;
• тепловые сети;
• тепловые пункту жилых и общественных зданий;
• химическая, металлургическая, нефтеперерабатывающая, пищевая и другие отрасли, где требуется учет и контроль расхода теплоносителя.

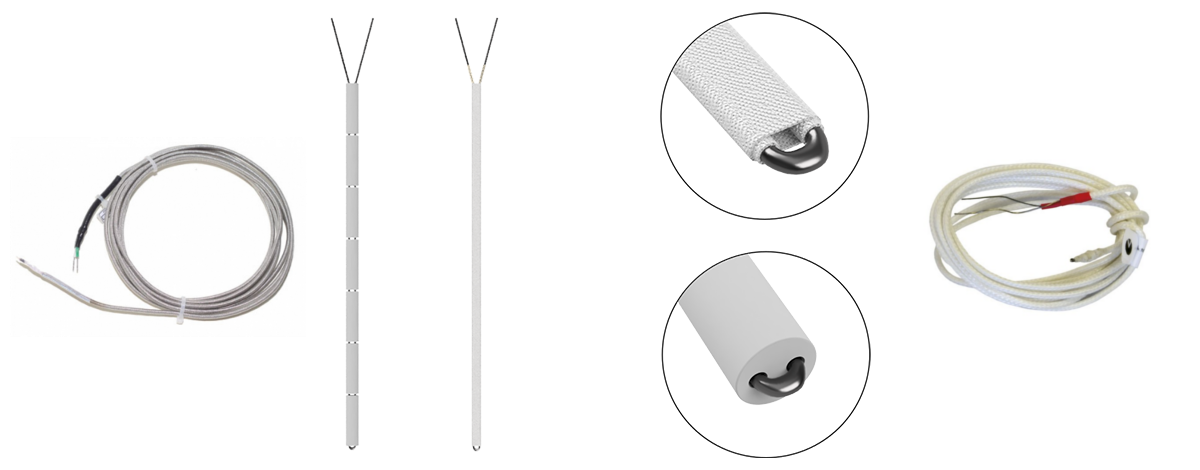

Поверхностные датчики температуры

Термопары бескорпусные. Такое исполнение позволяет при низкой стоимости датчика измерять температуру до 1100 °С, где допустимо отсутствие защитного чехла.

Особенности

• открытый спай, отсутствие защитного чехла;
• тип изоляции - керамические бусы из материала МКРц по всей длине рабочей
части, нить К11Сб или трубка МКРц;
• гибкость изделия, возможность монтажа в труднодоступных местах;
• изготавливаемая длина термопары до 100 метров.

ВО ВЗРЫВОЗАЩИЩЕННОМ ИСПОЛНЕНИИ

Датчики во взрывозащищенном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Представлены следующими конструктивными исполнениями:

• термопары и термосопротивления с кабельным выводом;
• термопары и термосопротивления с коммутационной головкой;
на основе КТМС;
• с выходным сигналом 4...20 мА.

Датчики бывают с двумя видами взрывозащиты:

• Ex i - искробезопасная электрическая цепь уровня ia (особовзрывобезопасная);
• Ex d - взрывонепроницаемая оболочка (только для датиков с выходным сигналом 4...20 мА).

Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами: выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010; ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений; ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li. Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА-ТС.02, ИСКРА-АТ.02, ИСКРА-ТП.02), имеющий вид взрывозащиты выходных цепей "искробезопасная электрическая цепь" с уровнем "ia" для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC). Взрывонепроницаемая оболока Ex d. Датчики с маркировкой 1Ех d IIC Т6 Gb Х Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду. Взрывонепроницаемость оболочки датчика обеспечивается следующими средствами:

• исполнение деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011;
• взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой;
• крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура - с помощью клея;
• датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 °С.  Расшифровка маркировки взрывозащиты датчиков температурыТемпературный класс в маркировке взрывозащиты

Маркировка	Расшифровка 0Ех ia IIC T1...Т6 Ga Х	Маркировка	Расшифровка 1Ех d IIC Т6 Gb Х
0	Датчики относятся к категории особо взрывобезопасного оборудования	1	Датчики относятся к категории особо взрывобезопасного оборудования
Ex	Знак соответствия стандартам взрывозащиты	Ex	Знак соответствия стандартам взрывозащиты
ia	Вид взрывозащиты - искробезопасная цепь, уровень «ia» (наивысший)	d	Вид взрывозащиты - взрывонепроницаемая оболочка
IIC	Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)	IIC	Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
T1...Т6	Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице	Т6	Датчик может использоваться в температурном классе Т6, указанного в таблице
Ga	Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты	Gb	Уровень взрывозащиты датчика – «высокий»
Х	Особые условия эксплуатации датчиков	Х	Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс	Т1	Т2	Т3	Т4	Т5	Т6
Температура окружающей и контролируемой среды, не более	425 °С	275 °С	195 °С	130 °С	95 °С	80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
• Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
• Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии со 2-ой таблицей.

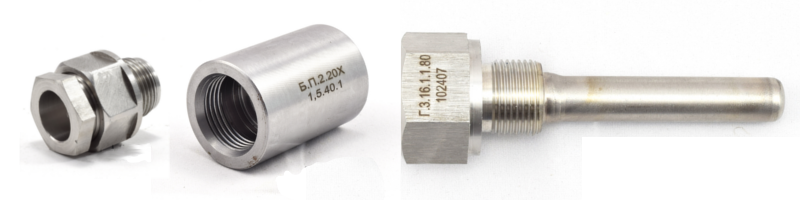

Арматура для датчиков температуры

Гильзы защитные обеспечивают защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы.

Бобышки вварные предназначены для монтажа датчиков температур, защитных гильз на месте эксплуатации. Сами бобышки устанавливаются на объекте с применением сварки.

Штуцеры подвижные предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.
