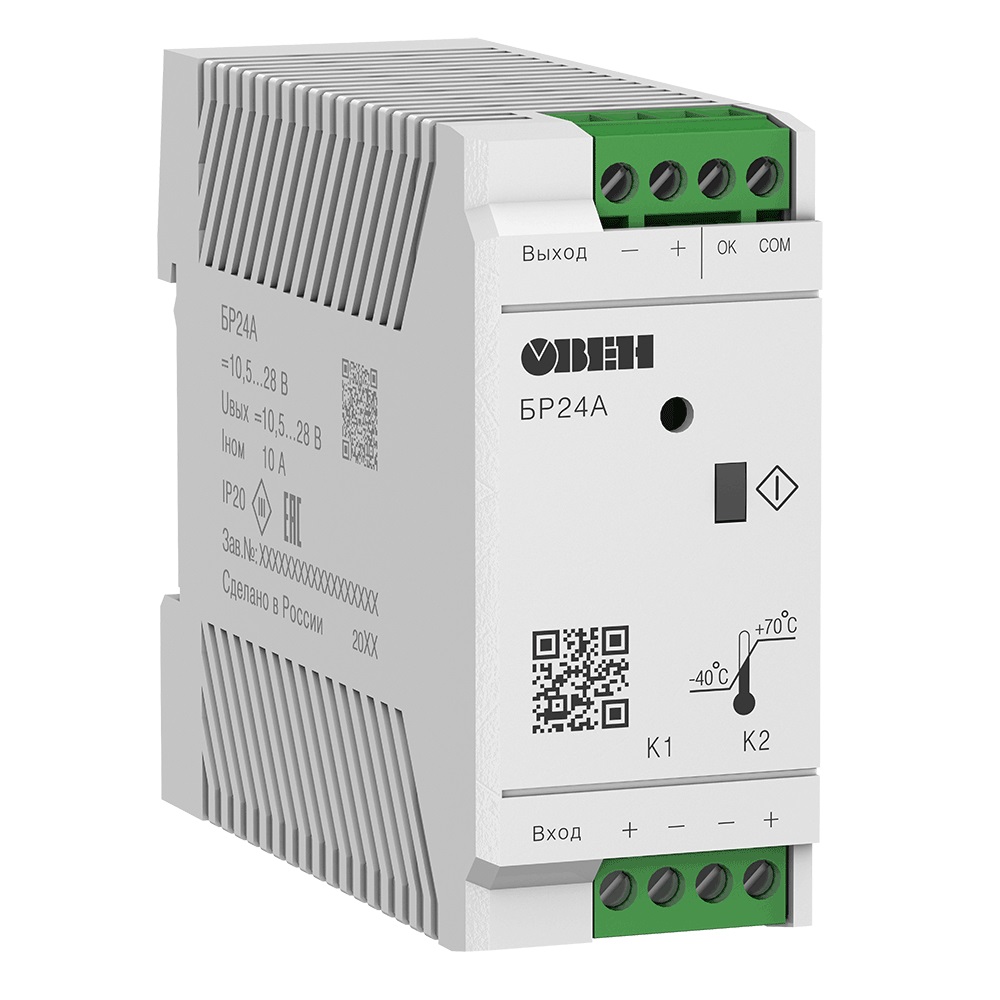

Блок резервирования БР24А от компании ОВЕН — это высоконадежное устройство, разработанное для повышения стабильности и мощности систем электропитания в промышленной автоматизации (АСУ ТП). Прибор является частью «Экосистемы-210» ОВЕН и рекомендуется для совместного применения с блоками питания производства ОВЕН.
Основные функции и назначение
БР24А выполняет две критически важные задачи для обеспечения бесперебойной работы вашего оборудования:
- Резервирование питания: Обеспечивает резервирование двух блоков питания или источников бесперебойного питания на одну нагрузку. В случае выхода из строя одного источника, второй автоматически поддерживает питание нагрузки.
- Наращивание мощности: Позволяет корректно работать блокам питания при параллельном подключении с целью двухкратного наращивания мощности. При этом выходной ток может достигать 20 А.
Технические характеристики (Ключевые)
| Параметр | Значение |
|---|---|
| Диапазон входных напряжений DC ($U_{\text{вход}}$) | От 10,5 до 28,0 В |
| Номинальный входной ток | Две линии по 10 А |
| Статичный Boost (кратковременно) | Две линии по 12,5 А |
| Максимальный выходной ток | 20 А (при параллельном подключении) |
| КПД (типовое) | 99,0% при 24 В DC |
| Рабочая температура ($T_{\text{окруж}}$) | От минус 40 до плюс 70 °С |
Функции защиты и сигнализации
БР24А оснащен комплексной защитой для повышения эксплуатационной безопасности:
- Защита от переполюсовки: Есть, до 30 В в течение 10 минут.
- Защита входа по току: Силовой автоматический выключатель, 16 А.
- Защита от перенапряжения на выходе (OVP): Есть, до 36 В.
- Дискретный выход «Резервирование ОК»: Оптопара $n$-$p$-$n$ типа для внешней сигнализации состояния.
- Индикация: Светодиоды показывают исправность каждого канала.
Монтаж и эксплуатация
Прибор предназначен для установки на DIN-рейку в вертикальном положении. Горизонтальный монтаж запрещен.
Для корректного теплового режима необходимо обеспечить свободное пространство:
- Сверху: 40 мм.
- Снизу: 20 мм.
- По бокам: 0 мм.
Общие сведения
- Степень защиты корпуса: IP20.
- Габаритные размеры (Ш $\times$ В $\times$ Г): 35 $\times$ 85 $\times$ 95,5 мм.
- Срок гарантийного обслуживания: 2 года со дня продажи.
