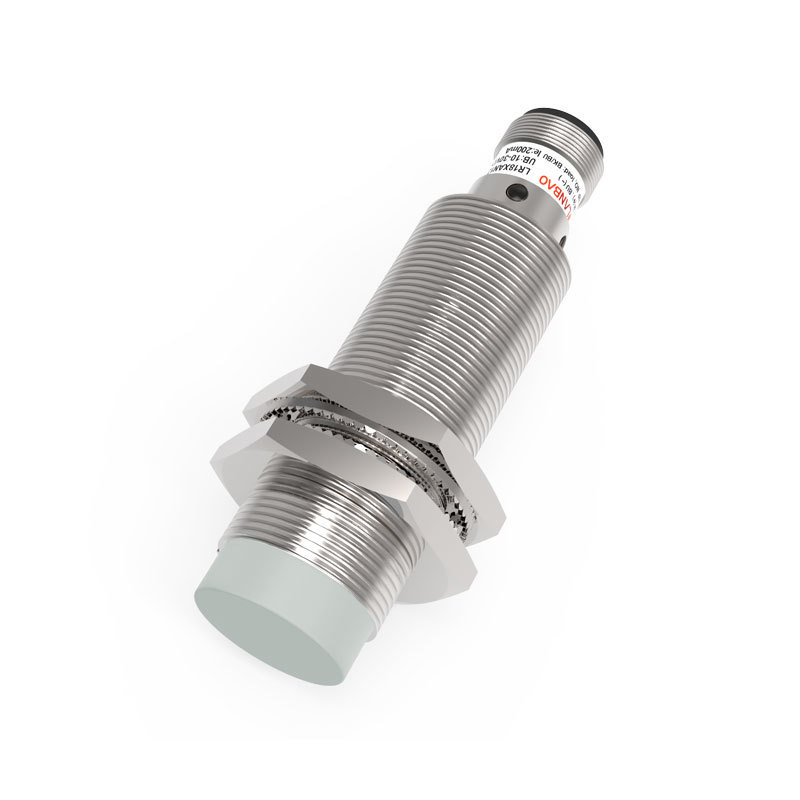

LR18XBN08DPR-E2 — это надежный бесконтактный индуктивный выключатель стандартной серии LR18X от компании Lanbao. Датчик предназначен для высокоточного обнаружения металлических объектов в системах промышленной автоматизации. Благодаря использованию специализированных микросхем (ASIC), устройство обеспечивает стабильную работу и высокую помехоустойчивость.
Основные характеристики
- Тип выхода: PNP NO+NC (переключающий контакт).
- Расстояние срабатывания: 8 мм.
- Способ установки: Незаподлицо (Non-flush).
- Корпус: Цилиндрический с резьбой M18, длина 71 мм.
- Материал корпуса: Никель-медный сплав, обеспечивающий долговечность и защиту.
- Тип подключения: Стандартный разъем M12.
Технические преимущества
- Широкий диапазон питания: 10...30 В постоянного тока (VDC).
- Высокая частота переключения: До 800 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Комплексная защита: Встроенная защита от короткого замыкания, перегрузки и обратной полярности.
- Световая индикация: Яркий желтый светодиод (LED) для визуального контроля состояния срабатывания.
- Стойкость к внешним воздействиям: Степень защиты IP67 позволяет эксплуатировать устройство в пыльной и влажной среде.
- Рабочая температура от -25°C до +70°C.
Схема подключения:Данная модель имеет 4-контактное подключение, позволяющее использовать как нормально открытый (NO), так и нормально закрытый (NC) сигналы одновременно.
Технические характеристики
| Mounting | Nonflush |
| Rated distance [Sn] | 8mm |
| Assured distance [Sa] | 0…6.4mm |
| Dimensions | M18*71 mm |
| Output | NO+NC |
| Supply voltage | 10…30 VDC |
| Standard target | Fe 18*18*1t/Fe 24*24*1t |
| Switch-point drifts [%/Sr] | ≤±10% |
| Hysteresis range [%/Sr] | 1…20% |
| Repeat accuracy [R] | ≤3% |
| Load current | ≤200mA |
| Residual voltage | ≤2.5V |
| Leakage current | ≤15mA |
| Circuit protection | Overload,short-circuit,and reverse polarity protection |
| Output indicator | Yellow LED |
| Ambient temperature | -25℃…70℃ |
| Ambient humidity | 35-95%RH |
| Switching frequency [F] | 800 Hz |
| Voltage withstand | 1000V/AC 50/60Hz 60s |
| Insulation resistance | ≥50MΩ(500VDC) |
| Vibration resistance | 10…50Hz (1.5mm) |
| Degree of protection | IP67 |
| Housing material | Nickel-copper alloy |
| Connection type | M12 connector |
| LR18XBN08DPR-E2 | |
| LR series |
