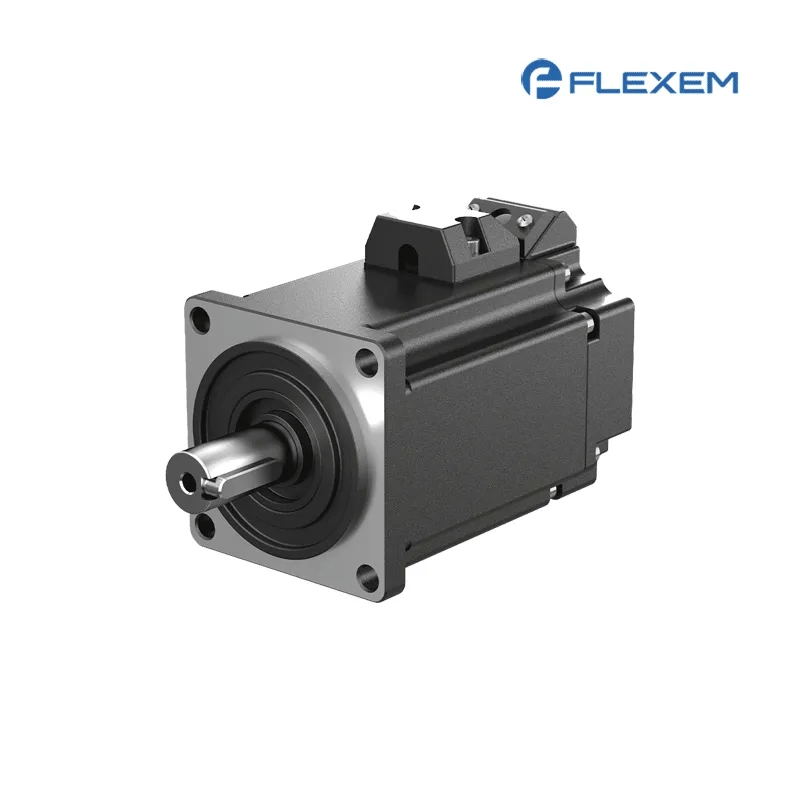

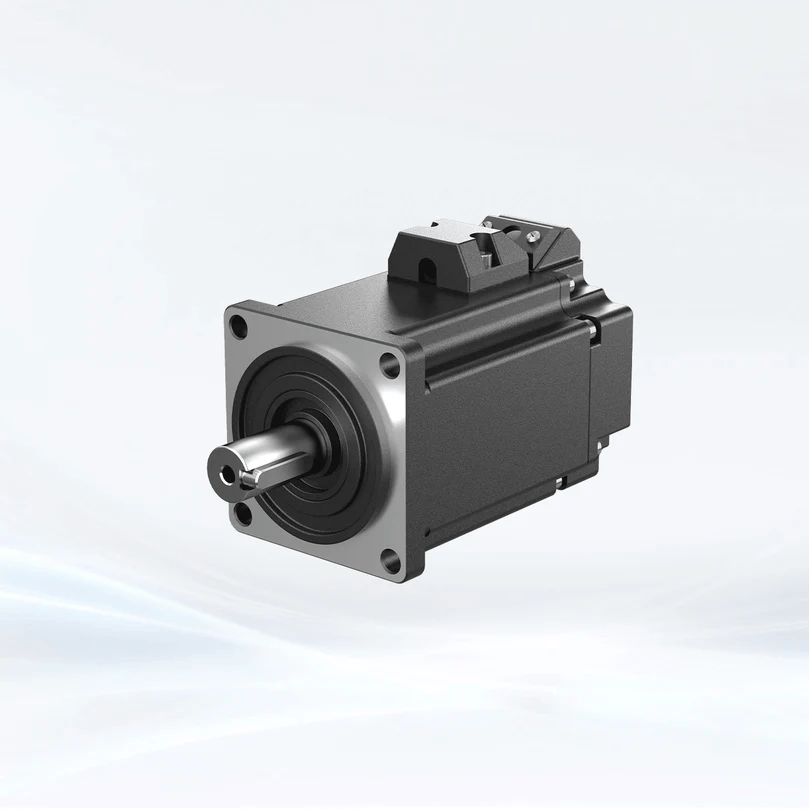

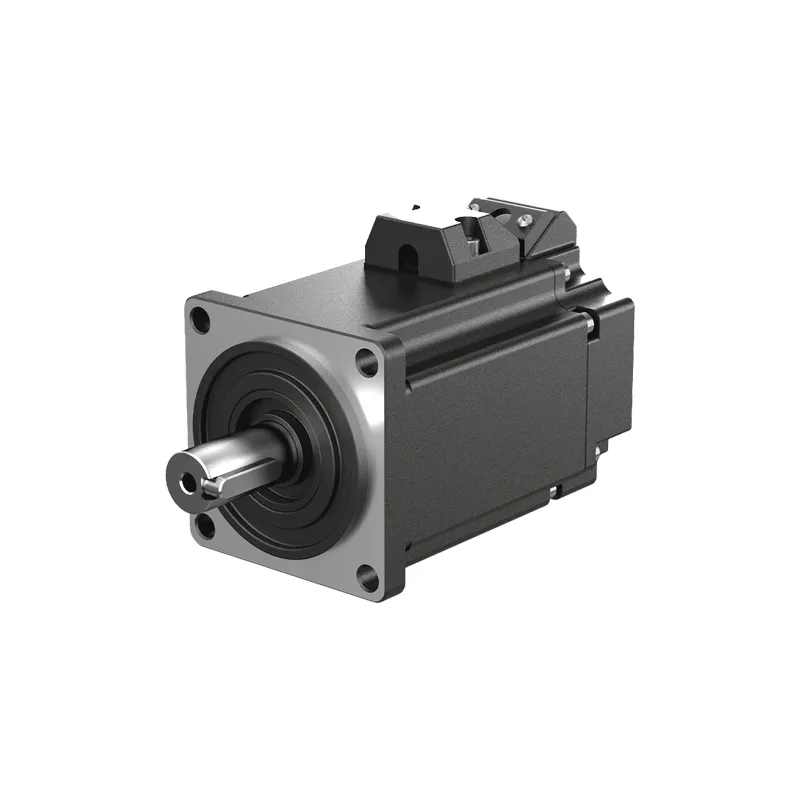

Высокоточный синхронный серводвигатель переменного тока серии EAM-W с фланцем 60 мм и степенью защиты IP67. Модель оснащена встроенным электромагнитным тормозом и 23-битным многооборотным абсолютным оптическим энкодером, что обеспечивает прецизионное позиционирование и сохранение координат при отключении питания без необходимости обнуления (Homing).
Исполнение с блочными клеммными разъемами (Terminal-type, суффикс -D) и встроенным сальником гарантирует надежную защиту от проникновения пыли, влаги и масляных эмульсий. Двигатель рассчитан на 3-кратные пиковые перегрузки по моменту и скорость вращения до 6000 об/мин.
Основные преимущества
- 23-битный оптический абсолютный многооборотный энкодер высокой точности;
- Встроенный стояночный электромагнитный тормоз для безопасной работы на вертикальных и наклонных осях;
- Промышленное исполнение с защитой IP67 и сальником вала (Oil seal);
- Перегрузочная способность по моменту до 300% (кратковременно до 3,81 Н·м);
- Удобное подключение кабелей через быстросъемные разъемы на корпусе;
- Вал со шпонкой и торцевой резьбой M5 для надежной фиксации муфты или шкива.
Технические характеристики
| Модель | EAM-WH-0430A-U32-D |
| Номинальная мощность | 400 Вт (0,4 кВт) |
| Напряжение питания | ~220 В (1-фазное / 3-фазное AC) |
| Номинальный крутящий момент | 1,27 Н·м |
| Максимальный крутящий момент | 3,81 Н·м |
| Номинальный ток | 2,8 A |
| Максимальный ток | 8,4 A |
| Номинальная скорость вращения | 3000 об/мин |
| Максимальная скорость вращения | 6000 об/мин |
| Момент инерции ротора (с тормозом) | 0,56 × 10⁻⁴ кг·м² |
| Тип энкодера | 23-bit оптический абсолютный многооборотный |
| Тормоз | Встроенный электромагнитный (удерживающий) |
| Уплотнение вала (сальник) | Есть (Oil seal) |
| Степень защиты | IP67 |
| Размер монтажного фланца | 60 × 60 мм (посадочный буртик Ø50 мм, межосевое Ø70 мм, 4 отверстия Ø9 мм) |
| Параметры вала | Диаметр Ø14 мм, длина 30 мм, шпонка 5 мм, резьба в торце M5×20 |
| Длина корпуса (L) | 125,7 мм |
| Масса | 1,7 кг |
| Совместимый сервопривод (драйвер) | FV5-R3-A2R8 |
Расшифровка маркировки
- EAM — синхронный серводвигатель переменного тока;
- W — серия W (повышенная защита);
- H — повышенная инерция ротора (Large inertia);
- 04 — номинальная мощность 400 Вт;
- 30 — номинальная скорость 3000 об/мин;
- A — напряжение питания 220 В AC;
- U — 23-битный оптический абсолютный энкодер;
- 3 — цилиндрический вал со шпонкой и торцевым резьбовым отверстием;
- 2 — комплектация с сальником (Oil seal) и тормозом (Brake);
- D — блочные разъемы на корпусе (Terminal-type).
Вес: 1.7 kg
