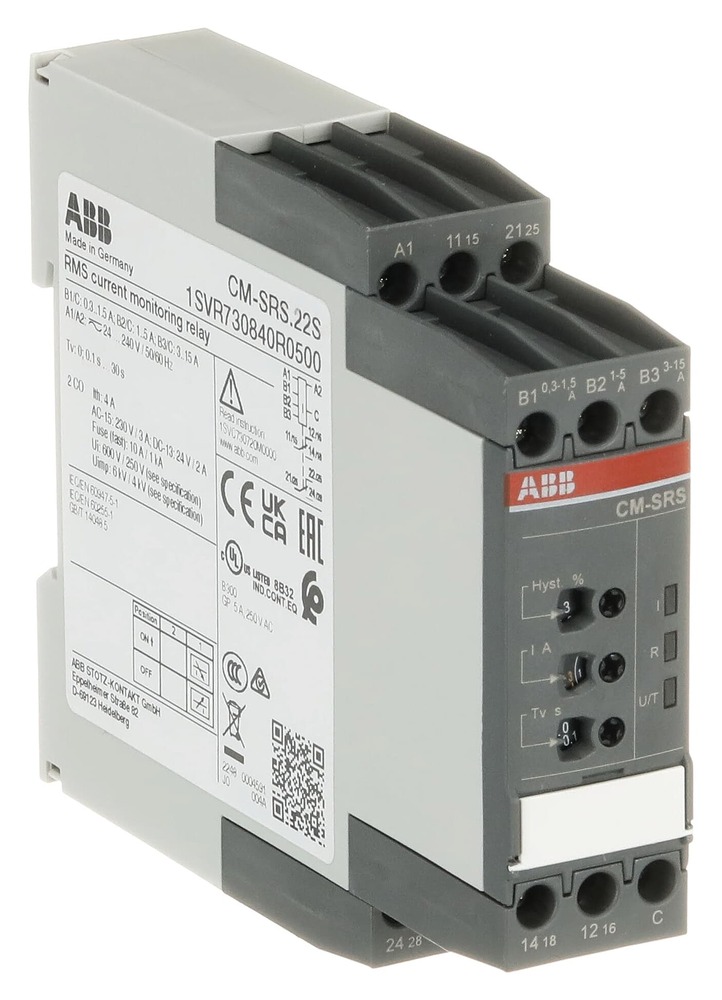

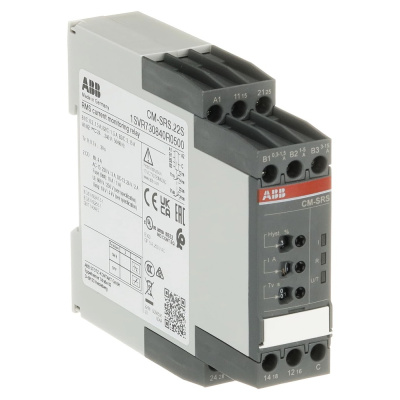

Реле контроля тока ABB CM-SRS.22S: 2c/o,B-C=0.3-15A RMS, 24-240VAC/DC

The CM-SRS.22S is a single-functional current monitoring relay from the CM single-phase monitors range. This monitoring relay operates with a rated control supply voltage of 24 - 240 V AC / DC and has a 2 c/o (SPDT) output with contacts rated at 250 V / 4 A. It provides a RMS measuring principle for DC and AC currents with 3 measuring ranges: 0.3-1.5 A, 1-5 A and 3-15 A and works according to the open-circuit principle. The CM-SRS.22S is configurable for over- or undercurrent monitoring. The hysteresis is adjustable within a range of 3 to 30 % of the threshold value and the tripping delay is adjustable over a range of instantaneous to 30 s (0, 0.1-30 s). A sealable transparent cover for protection against unauthorized changes is available as accessory. The device offers screw connection technology with double-chamber cage connection terminals.

CM-SRS.22S — это однофункциональное реле контроля тока из линейки однофазных мониторов CM. Данное реле работает от номинального управляющего напряжения питания 24–240 В AC/DC и оснащено двумя переключающими контактами (2 c/o, SPDT) с номиналом 250 В / 4 А. Прибор использует принцип измерения среднеквадратичного значения (RMS) для постоянного и переменного токов и предлагает три диапазона измерения: 0.3–1.5 A, 1–5 A и 3–15 A, работая по принципу разомкнутой цепи. CM-SRS.22S может быть сконфигурировано для мониторинга превышения или снижения тока. Гистерезис регулируется в диапазоне от 3 до 30 % от порогового значения, а задержка срабатывания настраивается от мгновенной до 30 с (0, 0.1–30 с). В качестве аксессуара доступна прозрачная крышка с возможностью пломбирования для защиты от несанкционированных изменений. Устройство оснащено винтовыми клеммами с двухкамерными обжимными зажимами для подключения.
