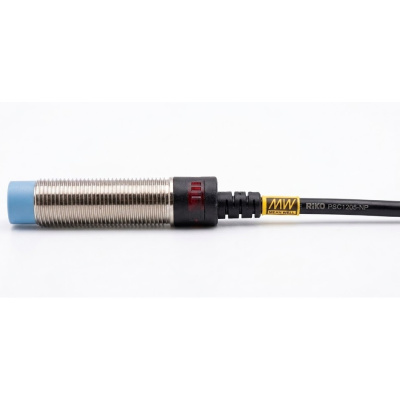

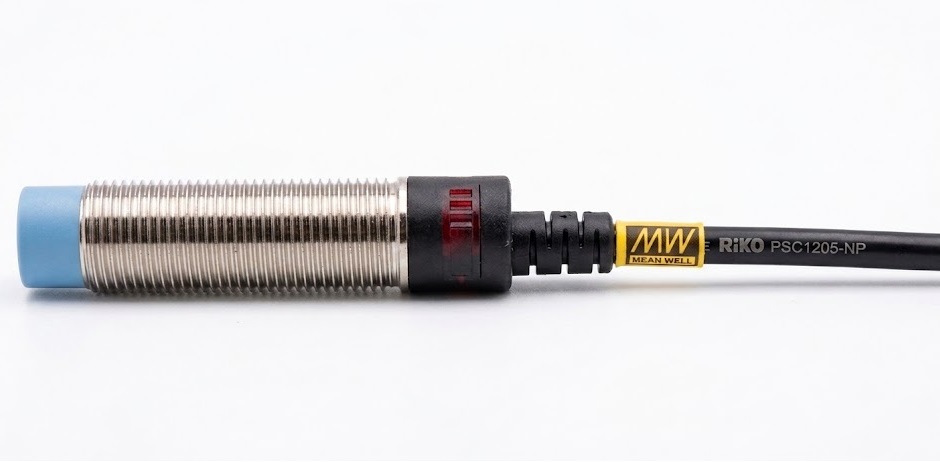

Датчик индуктивный RIKO PSC1205-NP - Цилиндрический индуктивный датчик положения в резьбовом корпусе M12 с расстоянием срабатывания 5 мм (незаподлицо / Unshielded). Ключевое преимущество серии NP — универсальный переключаемый выход «4 в 1» (NPN / PNP, NO / NC), позволяющий применять датчик практически с любыми контроллерами и системами автоматизации (ПЛК). Оснащен кабельным выводом повышенной износостойкости и защитой корпуса IP67.
Преимущества и особенности
- Универсальность 4-в-1: поддержка режимов NPN/PNP и NO/NC в одном корпусе снижает складские остатки и исключает ошибку подбора.
- Увеличенная дистанция срабатывания: 5 мм для монтажа незаподлицо.
- Усиленный кабельный ввод: защита от многократных перегибов и механического растяжения кабеля.
- Встроенная защита: защита от перегрузки по току и импульсных перенапряжений.
- Пыле- и влагозащита IP67: надежная эксплуатация в промышленных условиях.
- LED-индикатор: визуальный контроль состояния срабатывания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | PSC1205-NP |
| Типоразмер / Резьба | Цилиндрический M12 × 1 |
| Тип монтажа | Незаподлицо (Unshielded) |
| Номинальное расстояние срабатывания (Sn) | 5 мм |
| Рабочий зазор (гарантированная зона) | 0 – 4 мм |
| Стандартный объект обнаружения | Стальная пластина (Iron) 12 × 12 × 1 мм |
| Тип выходного сигнала | Универсальный 4-в-1: NPN / PNP (NO / NC) |
| Частота срабатывания | 500 Гц |
| Гистерезис | ≤ 10% от расстояния срабатывания |
| Напряжение питания | DC 12 – 30 В |
| Потребляемый ток (без нагрузки) | ≤ 14 мА |
| Максимальный ток нагрузки | 100 мА (при 24 В DC) |
| Остаточное падение напряжения | ≤ 2 В DC |
| Сопротивление изоляции | ≥ 20 МОм (при 500 В DC) |
| Диэлектрическая прочность | AC 1000 В, 50/60 Гц в течение 1 мин |
| Рабочая температура | от -20°C до +60°C |
| Степень защиты оболочки | IP67 |
| Способ подключения | Встроенный кабель Ø4.2 мм × 2 м, 4 жилы |
| Масса | ~65 г |
Схема подключения (маркировка проводов)
- Коричневый (Brown): + питания (DC 12–30 В)
- Синий (Blue): – питания (0 В)
- Черный (Black): сигнальный выход NPN NO / NC
- Белый (White): сигнальный выход PNP NO / NC
