В связи с началом серийного производства, с 29 сентября 2025 года новая модель нормирующего преобразователя сигналов – ОВЕН НПТ-5 – доступна для заказа. Данное устройство является значимым дополнением к оборудованию для промышленной автоматизации, предназначенным для повышения точности и надежности измерения температуры.
Назначение и принцип работы НПТ-5
ОВЕН НПТ-5 выполняет ключевую функцию стандартизации сигнала: он преобразует низкоуровневый аналоговый сигнал от термопреобразователей сопротивления (ТС) в унифицированный токовый выход 4–20 мА.
Этот процесс позволяет создать надежный измерительный канал для передачи данных на ПЛК/контроллеры и другие регистрирующие устройства.
Ключевые технические характеристики:
| Параметр | Характеристика |
|---|---|
| Входной сигнал | Поддержка всех основных типов ТС: 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000. |
| Выходной сигнал | Стандартная токовая петля 4–20 мА. |
| Подключение | Поддерживаются 2-х, 3-х и 4-проводные схемы (рекомендуется 3-х или 4-х проводная для компенсации сопротивления линии). |
| Точность | Класс точности преобразования ±0,1 % или ±0,25 % (указывается при заказе). |
Преимущество прямого монтажа DIN 43650

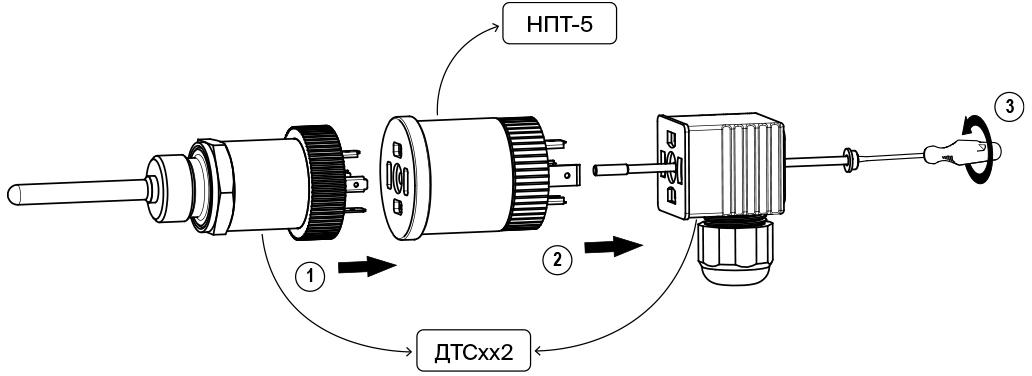

Отличительная особенность НПТ-5 — это конструктивное исполнение, позволяющее монтировать преобразователь непосредственно на датчики, оснащенные промышленным разъемом DIN 43650A.
- Совместимость: Идеально подходит для линеек ОВЕН ДТСхх2 и ДТС3ххх, а также аналогичных термодатчиков с данным типом разъема.
- Упрощение инсталляции: Разъемное соединение DIN 43650 обеспечивает быстрый и надежный монтаж. Это критично для установки в стесненных условиях и значительно упрощает замену вышедшего из строя датчика или самого преобразователя без трудоемкого переподключения кабеля.
Эффект от внедрения в измерительную цепь
Внедрение НПТ-5 обеспечивает существенное улучшение качества измерительного тракта:
- Помехозащищенность: Преобразование сигнала в токовую петлю 4–20 мА на выходе из ТС эффективно снижает влияние электромагнитных помех по всей длине линии связи.
- Увеличение дальности передачи: Сигнал 4–20 мА позволяет увеличить расстояние от датчика до измерительного прибора.
- Надежность эксплуатации: Прибор имеет рабочий диапазон температур от –40 до +60 °С и обеспечивает аварийную сигнализацию в случае обрыва или короткого замыкания входной цепи (выходной ток 21–22,5 мА).
Заказы на нормирующий преобразователь ОВЕН НПТ-5 принимаются уже сейчас. Обеспечьте ваши технологические процессы современным и надежным измерительным оборудованием.
Для консультаций по подбору модификаций и размещения заказа свяжитесь с нашим отделом продаж.
