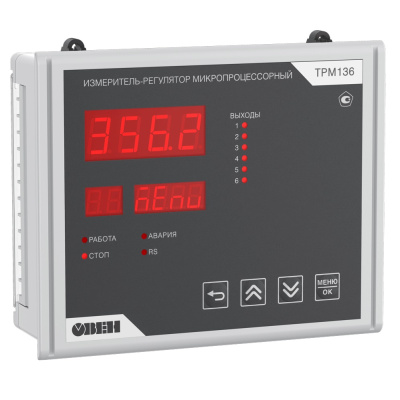

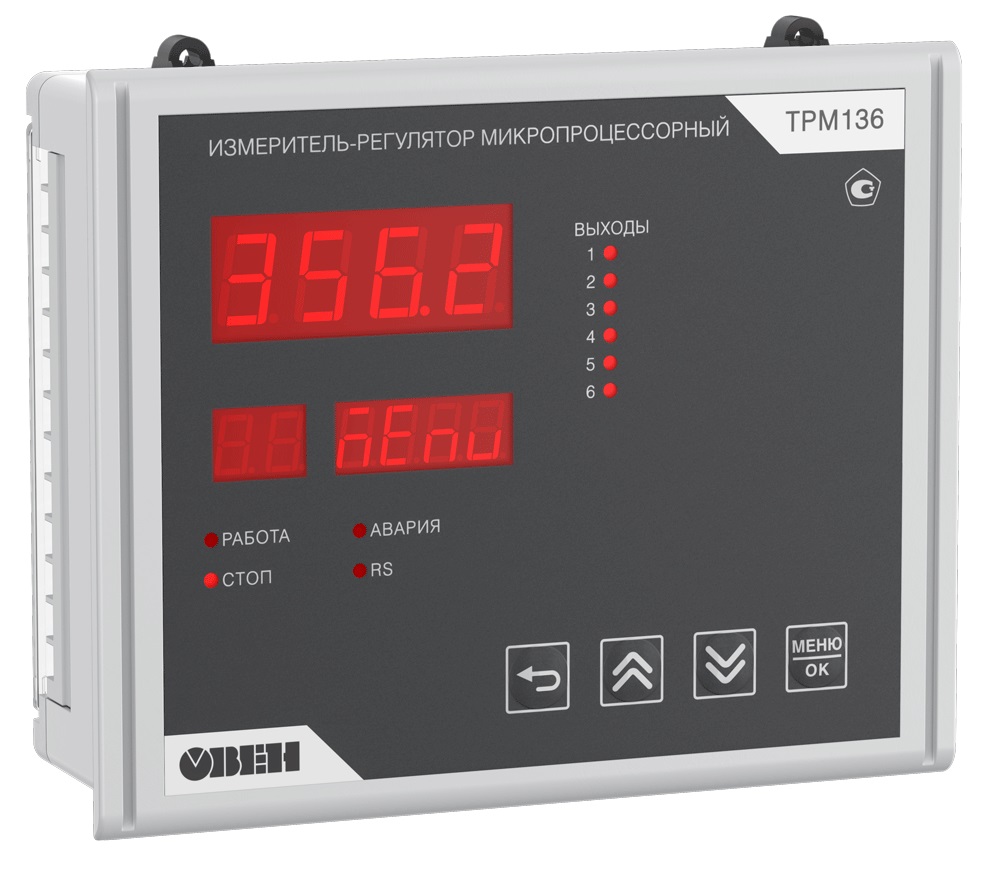

Микропроцессорный измеритель-регулятор ТРМ136-Щ7.Р М02 предназначен для измерения, регистрации и автоматического регулирования температуры и других физических параметров (давления, влажности, расхода, уровня и др.). Прибор выполнен в щитовом корпусе Щ7 и оснащен 6 универсальными входами и 6 электромагнитными реле в качестве выходных устройств.
Регулятор поддерживает работу в режимах двухпозиционного (компараторного) регулирования, ПИД-регулирования и управления электроприводами запорно-регулирующих клапанов (задвижек) по схеме «больше/меньше». Интеграция в системы АСУ ТП осуществляется по интерфейсу RS-485 (протоколы Modbus RTU / Modbus ASCII), а быстрая настройка с ПК возможна через сервисный разъем USB Type-C без подачи основного питания 230 В.
Области применения
- Многозонные электрические печи, сушильные шкафы, экструдеры, термопластавтоматы.
- Камеры сушки и пропарки (измерение и регулирование относительной влажности психрометрическим методом).
- Системы отопления и горячего водоснабжения (ЖКХ, ЦТП, ИТП) для управления запорно-регулирующими клапанами.
- Контроль технологических параметров на объектах пищевой, химической и деревообрабатывающей промышленности.
Основные функции и преимущества
- 6 универсальных входов: прямое подключение термометров сопротивления (ТС), термоэлектрических преобразователей (ТП), датчиков с унифицированным выходом тока (0...5/20 мА, 4...20 мА) и напряжения (0...1/5/10 В, -50...+50 мВ), пирометров, терморезисторов NTC и дискретных сигналов.
- 6 релейных выходов: встроенные электромагнитные реле с коммутационной способностью до 4 А при переменном напряжении 250 В.
- Математическая обработка каналов: расчет психрометрической влажности, извлечение квадратного корня, вычисление суммы, разности, отношения, минимального, максимального и средневзвешенного значений сигналов с входов.
- Готовые конфигурации (пресеты): быстрый выбор предустановленных типовых алгоритмов работы (6 независимых регуляторов, 3 контура управления задвижками, регуляторы влажности с сигнализацией и др.).
- Встроенный источник питания: напряжение =24 В с током нагрузки до 180 мА для питания внешних датчиков.
- Интерфейсы связи: сетевой интерфейс RS-485 (Modbus RTU/ASCII Slave) и порт USB Type-C (USB CDC) для параметрирования через программу Owen Configurator.
- Информативная индикация: два четырехразрядных и один одноразрядный цифровой индикатор, а также светодиодные индикаторы состояния выходов, режимов работы и аварий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания переменного тока | от 90 до 253 В (номинальное 230 В), 47...63 Гц |
| Потребляемая мощность | не более 30 В·А |
| Количество универсальных входов | 6 |
| Время опроса входа | 0,6 с |
| Предел допускаемой основной приведенной погрешности | ±0,25% (для ТС и унифицированных сигналов); ±0,5% (для ТП с включенной КХС) |
| Количество и тип выходных устройств (ВУ) | 6 электромагнитных реле (тип Р) |
| Максимальный коммутируемый ток реле | до 4 А при переменном напряжении 250 В (cos φ > 0,4); до 3 А при постоянном напряжении 30 В |
| Встроенный источник питания датчиков | =24 В (±10%), максимальный ток не менее 180 мА |
| Интерфейс связи с АСУ ТП | RS-485 (Modbus RTU, Modbus ASCII), режим Slave, скорость до 115,2 кбод |
| Интерфейс настройки с ПК | USB Type-C (USB CDC, Modbus RTU Slave) |
| Тип корпуса | Щитовой Щ7 |
| Габаритные размеры | 169 × 138 × 56 мм |
| Монтажный вырез в щите | 161 × 130 мм |
| Степень защиты корпуса | IP54 со стороны лицевой панели (с уплотнительной прокладкой), IP20 со стороны задней панели |
| Температура окружающего воздуха при эксплуатации | от -30 до +50 °C |
| Масса прибора | не более 0,61 кг (с упаковкой не более 0,85 кг) |
| Средний срок службы | 12 лет |
