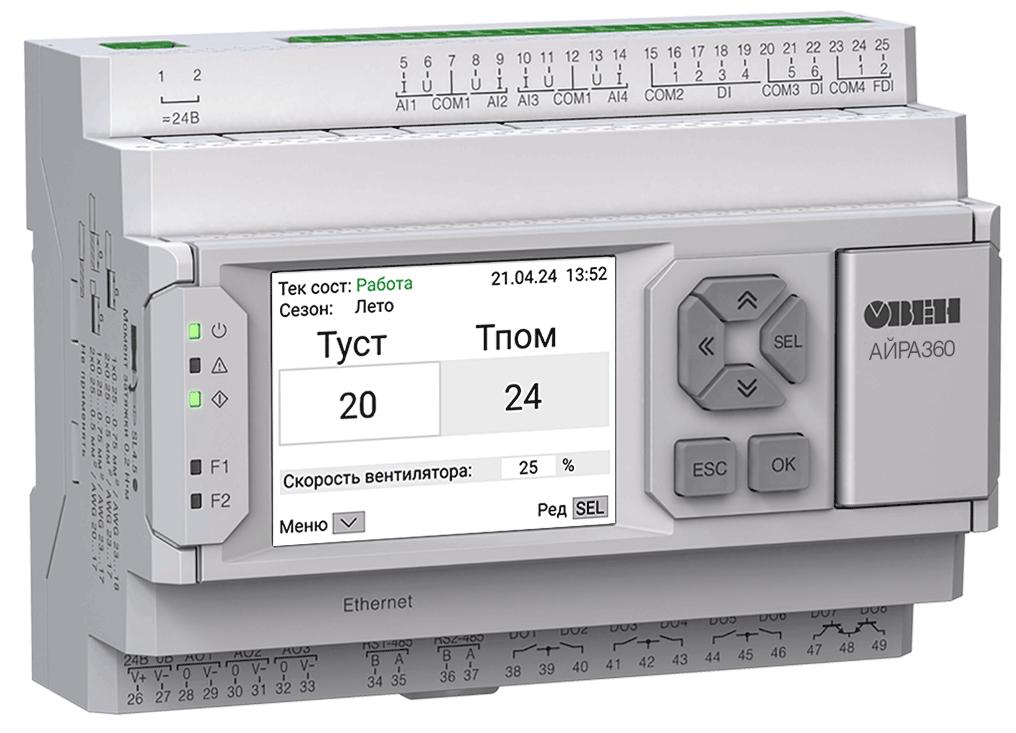

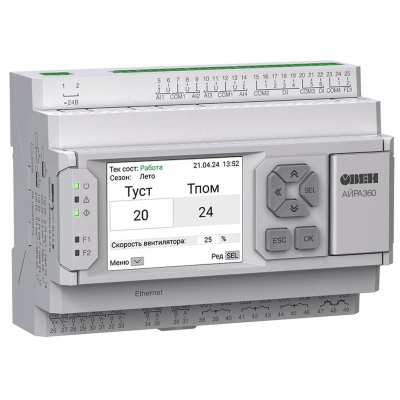

ОВЕН АЙРА360 — специализированный свободно конфигурируемый контроллер на DIN-рейку со встроенными готовыми алгоритмами управления для приточных, вытяжных и приточно-вытяжных систем вентиляции любой сложности. Прибор оснащен цветным графическим дисплеем, развитыми коммуникационными интерфейсами (Ethernet, 2×RS-485) и поддерживает глубокую интеграцию с облачным сервисом OwenCloud и системами диспетчеризации (BMS).
Ключевые преимущества и функционал
- Готовые инженерные алгоритмы без программирования: быстрая пусконаладка через встроенный экран или утилиту «Мастер настройки» в ПО OWEN Configurator без необходимости написания логики с нуля.
- Универсальное управление всеми узлами вентиляции:
- Нагрев: водяной калорифер (ПИ-регулирование КЗР 0...10 В/4...20 мА или 3-позиционный привод), погодозависимый контроль температуры обратной воды (рабочий и аварийный графики), режим «Падающая уставка»; электрический калорифер до 12 ступеней с плавным ШИМ/аналоговым управлением 1-й ступенью и продувкой ТЭНов.
- Охлаждение и осушение: водяной охладитель, компрессорно-конденсаторные блоки (ККБ) — 1/2 ступени или плавное управление, а также режим осушения воздуха до точки росы.
- Энергосбережение и рекуперация: поддержка роторных, пластинчатых (байпас) и гликолевых рекуператоров, контроль обмерзания (по PDS/температуре), до 3 ступеней преднагрева, а также управление рециркуляцией по датчикам температуры.
- Увлажнение и догрев: плавное (ПИ) или дискретное регулирование влажности, контур вторичного догрева (водяной или электрический).
- Вентиляторы: частотное (0...10 В / 4...20 мА) или ступенчатое (до 4 скоростей) управление, автоматическое резервирование (1+1 с ротацией по времени наработки), защита от замерзания со снижением расхода воздуха.
- Многоуровневая система безопасности: защита от разморозки водяных теплообменников в дежурном и рабочем режимах (по воде и термостату), контроль перегрева ТЭНов, пожарная сигнализация, контроль засорения фильтров, журнал на 24 аварийных события с фиксацией времени.
- Гибкое планирование: встроенные энергонезависимые часы (RTC), режим «День/Ночь» со сменой уставки и до 4 независимых недельных смен работы по расписанию.
- Удобство обслуживания: съемные клеммные колодки с возможностью быстрой замены прибора без перемонтажа проводов.
- Масштабируемость: возможность расширения каналов ввода/вывода с помощью модулей ПРМ (по внутренней шине) и модулей линейки Мх110 (по RS-485).
Основные технические характеристики
| Напряжение питания | =20...36 В (номинал =24 В) / ~20...27 В (50 Гц, номинал ~24 В) |
| Потребляемая мощность | Не более 8 Вт |
| Дискретные входы (DI) | 8 входов (=24 В, «сухой контакт», групповая гальваноразвязка) |
| Аналоговые входы (AI) | 4 универсальных входа: термосопротивления (Pt100/1000, 50М/100М, Ni500/1000), термисторы (NTC, PTC), унифицированные сигналы 0...10 В, 4...20 мА, 0...300 кОм |
| Дискретные выходы (DO) | 8 э/м реле (~250 В / 5 А, =30 В / 3 А) |
| Аналоговые выходы (AO) | 3 выхода (0...10 В или 4...20 мА, внешнее питание =15...30 В) |
| Интерфейсы связи | 1 × Ethernet (Modbus TCP), 2 × RS-485 (Modbus RTU/ASCII Master), 1 × microUSB для настройки с ПК |
| Дисплей и управление | Графический цветной ЖК-дисплей 320×240 px, 6 функциональных кнопок, светодиодная индикация |
| Сетевые сервисы | Интеграция с облачным сервисом OwenCloud, SCADA, поддержка Modbus |
| Конструктивное исполнение | Корпус на DIN-рейку 35 мм со съемными клеммниками |
| Степень защиты / Габариты / Вес | IP20 / 123 × 90 × 57 мм / не более 0,6 кг |
| Условия эксплуатации | Температура −20...+55 °C, влажность 30...80% (без конденсата) |
