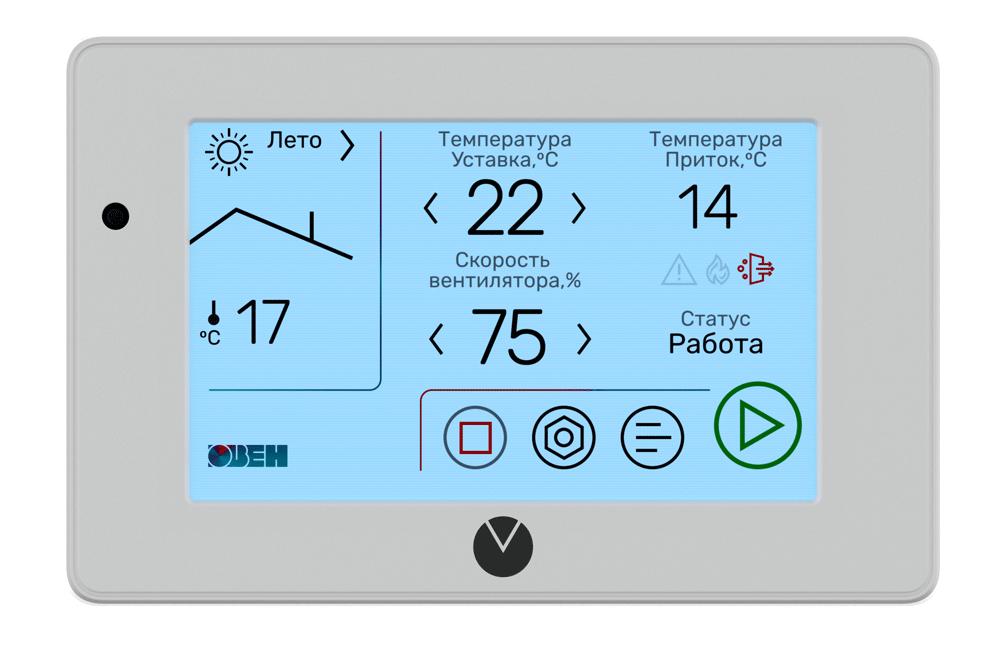

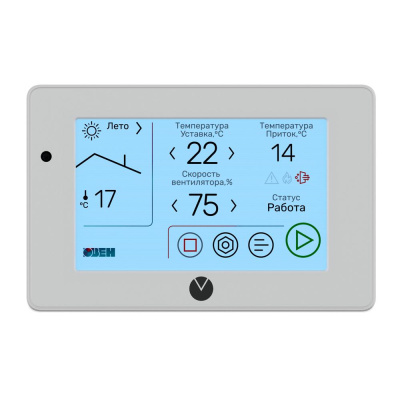

ОВЕН ВПУ43 — специализированная настенная панель оператора (HMI) с цветным емкостным сенсорным экраном 4,3", предназначенная для удобного локального и дистанционного контроля систем вентиляции. Устройство поставляется с предустановленным программным обеспечением и разработано для совместной работы со специализированными контроллерами приточной/приточно-вытяжной вентиляции ОВЕН ТРМ1033.
Ключевые преимущества и функционал
- Готовое решение Plug & Play: панель не требует программирования и создания графического проекта — предустановленный интерфейс автоматически подтягивает параметры и алгоритмы контроллера ТРМ1033.
- Современный сенсорный дисплей: яркий TFT LCD экран 4,3" с разрешением 800×480 px и емкостным тачскрином обеспечивает удобное интуитивное управление касанием.
- Полный оперативный контроль вентиляции:
- Управление пуском/остановом установки и переключением режимов («Зима/Лето»).
- Быстрое изменение уставки температуры и регулировка производительности вентиляторов.
- Мониторинг температурных параметров: наружного воздуха, притока, обратной воды калорифера и воздуха в помещении.
- Диагностика дискретных входов/выходов и аварийных состояний оборудования с возможностью квитирования (сброса) аварий.
- Встроенный датчик температуры: позволяет использовать панель в качестве комнатного термостата (диапазон измерений от −10 до +50 °C).
- Отдельная светодиодная индикация «Авария»: дублирует системные сообщения белой светодиодной подсветкой на лицевой панели для мгновенного привлечения внимания персонала.
- Простой настенный монтаж: компактный корпус толщиной всего 23 мм крепится на стену с помощью комплектной монтажной панели и подключается 4-жильным кабелем.
Основные технические характеристики
| Дисплей | 4,3" TFT LCD, 800×480 пикселей, глянцевый, емкостный сенсор |
| Совместимое оборудование | Контроллеры вентиляции ОВЕН ТРМ1033 |
| Интерфейс связи | RS-485 (Modbus RTU, Master, 115200 бит/с) |
| Гальваническая развязка RS-485 | 1500 В |
| Напряжение питания | =11...26 В (номинальное =24 В) |
| Потребляемая мощность | Не более 5 Вт |
| Встроенный термодатчик | Есть (диапазон показаний от −10 до +50 °C) |
| Исполнение и монтаж | Настенное крепление, пластиковый корпус |
| Степень защиты | IP20 (по ГОСТ 14254) |
| Габаритные размеры / Масса | 132 × 86 × 23 мм / не более 0,3 кг |
| Температура эксплуатации | От −10 до +45 °C |
