Описание
Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.
- Универсальные входы.
- Управление циркуляционными насосами.
- Управление клапаном контура подпитки.
Функции
Возможности контроллера ТРМ132М- Встроенные часы реального времени
- Автоматическая настройка ПИД-регуляторов
- Автоматический выбор режимов (нагрев/обратная/летний)
- Возможность смены прошивки (при помощи комплекта для перепрошивки ТРМ133М)
Функциональные возможности ОВЕН ТРМ132М- Автоматическое регулирование температуры в контуре ГВС с соответствии с заданной уставкой
- Автоматическое регулирование температуры в контуре отопления по графику от Т-наружного воздуха и Т-прямой воды
- Отработка графика температуры обратной воды в зависимости от Т-наружного воздуха и Т-прямой воды (защита от завышения и занижения температуры обратной воды)
- Управление основным и резервным насосом в обоих контурах
- Защита от превышения температуры в контуре ГВС
- Управление насосом подпитки в контуре отопления
- Возможность использования третьего насоса в каждом контуре (аварийного)
- Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре ГВС: запорно-регулирующим клапаном, основным и резервным насосами, клапаном слива (опционально); устройствами сигнализации
- Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре отопления: запорно-регулирующим клапаном, основным и резервным насосами, насосом подпитки, устройствами сигнализации
- Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов)
- Задание значений программируемых рабочих параметров с помощью встроенной клавиатуры управления, а также от ПК по сети RS-485 и RS-232
Технические характеристики
Основные характеристики
Характеристики входов
| Количество аналоговых входов |
8 |
| Типы датчиков |
ТСМ 50М/100М, ТСП 50П/100П, Pt100 |
| Предел основной приведенной погрешности измерения: |
ТП - ±0,5 %
ТС и унифицированными сигналами постоянного напряжения и тока - ±0,25% |
| Время цикла опроса датчиков: |
входа температуры ГВС, сек, среднее - 0,8
остальных входов, сек, среднеене более - 10,5 с |
| Количество дискретных входов |
8 |
| Подключаемые входные устройства |
Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т.д.) |
Характеристики выходов
| Количество выходных реле |
6 (5 – с возможностью установки ЦАП) |
| Тип выходного устройства |
Р, К, С, И, У, Т |
Корпус
| DIN12M |
(157x86x58)±1 мм |
IP20 |
Питание
| Напряжение питания |
постоянного - от 150 до 300 (номинальное 220)
переменного - от 90 до 264 (номинальное 110/220) |
| Частота напряжения питания |
47…63 Гц |
| Потребляемая мощность, не более |
для постоянного тока- 12 Вт
для переменного тока - 18 ВА |
| Параметры встроенного вторичного источника питания |
выходное напряжение - 24±3 В,
ток - не более 180 мА |
Интерфейс связи
| Тип интерфейса |
RS-485, RS-232 |
| Скорость передачи данных |
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
| Протокол передачи данных |
Modbus RTU, Modbus ASCII, ОВЕН |
| Режим работы |
Slave |
Условия эксплуатации
− закрытые взрывобезопасные помещения без агрессивных паров и газов;
− температура окружающего воздуха от -10 до +55 °С (от минус 10 до +55 °С для приборов в корпусе Щ7).
− верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;
− атмосферное давление от 84 до 106,7 кПа.
Дополнительные характеристики
Средний срок службы - 8 лет.
Гарантийный срок - 30 месяцев со дня продажи.
Масса - не менее 0,5 кг.
Полную техническую информацию смотрите в Руководстве по эксплуатации.
Приобретая ТРМ132М в нашем магазине, Вы делаете правильный выбор!
Вверх

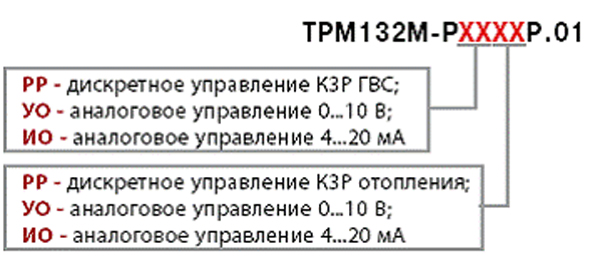

Обозначение при заказе
Схемы
Функциональная схема
Схема подключений
