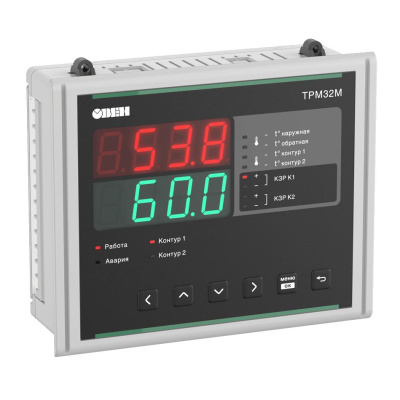

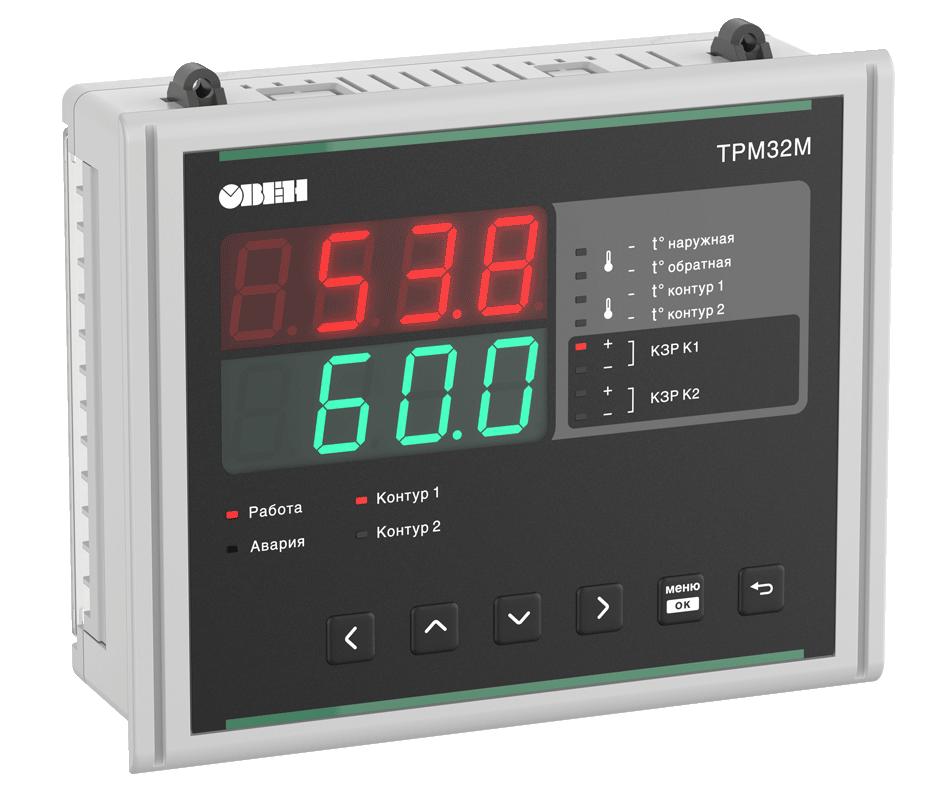

ОВЕН ТРМ32М-Щ7.У — двухконтурный регулятор температуры щитового монтажа (корпус Щ7), оснащенный аналоговыми выходами 0...10 В для непрерывного управления сервоприводами запорно-регулирующих клапанов (КЗР) и 6 электромагнитными реле для насосных групп и аварийной сигнализации. Прибор предназначен для автоматизации тепловых пунктов (ИТП/ЦТП), узлов смешения, вентиляционных установок и модульных котельных.
Специфика и преимущества модификации 0...10 В (ТРМ32М-Щ7.У)
- Прямая интеграция с приводами европейского стандарта: сигнал управления напряжением 0...10 В является базовым для подавляющего большинства сервоприводов систем HVAC и теплоснабжения (Belimo, Danfoss, Ридан, Schneider Electric, Gruner, Siemens).
- Простота подключения и диагностики: потенциальный сигнал напряжения легко контролируется обычным мультиметром на клеммах без разрыва цепи (в отличие от токовой петли).
- Плавный ход без износа механики: непрерывное задание положения штока клапана исключает циклические пусковые токи, щелканье контактов и гидроудары в трубопроводах.
- Высокое входное сопротивление нагрузки: выходы ЦАП рассчитаны на подключение приводов с сопротивлением по входу управления от 2 кОм и выше.
- Два независимых аналоговых канала: раздельное пропорциональное регулирование контура отопления и скоростного контура ГВС.
Типовые технологические схемы
- Отопление + ГВС: погодозависимое регулирование отопительного контура по температурному графику и удержание стабильной температуры горячей воды при пиковом водоразборе;
- Два контура отопления: независимое управление двумя смесительными узлами с клапанами 0...10 В;
- Отопление + бойлер ГВС: поддержание температуры в системе отопления и управление контуром загрузки накопительного водонагревателя;
- Приточная вентиляция: плавное позиционирование клапана водяного калорифера с защитой от замерзания по графику обратной воды.
Функциональные возможности
- ПИД-регулятор с автонастройкой (АНР): автоматический расчет динамических параметров регулирования под конкретные тепловые характеристики контуров.
- Погодозависимый график: расчет уставки подачи по 2–4 точкам наружного воздуха с автоматической сортировкой координат и функцией оперативного смещения.
- Контроль температуры обратной воды: непрерывная корректировка уставки контура отопления для соблюдения графика теплосети и исключения штрафов.
- Управление циркуляционными насосами (НЦ): схема 1+1 (основной/резервный) для каждого контура с контролем по датчикам перепада давления (PDS) и ротацией по времени наработки.
- Режим «Лето»: автоматический или ручной переход с отключением отопления и периодическим защитным включением насосов от заклинивания.
- Диспетчеризация по RS-485: открытый протокол Modbus RTU (Slave) для передачи рабочих параметров, архивов и аварийных сигналов в SCADA-системы.
- Настройка через USB Type-C: быстрое конфигурирование в программе OWEN Configurator (включая работу при питании прибора только от шины USB).
- Встроенный источник =24 В (180 мА): питание датчиков давления и активных преобразователей без внешнего блока питания.
Конфигурация входов и выходов ТРМ32М-Щ7.У
| Обозначение клемм |
Тип сигнала |
Функциональное назначение |
| AO1 (клеммы 15, 16, 17) |
Аналоговый выход 0...10 В |
Сигнал управления сервоприводом КЗР первого контура |
| AO2 (клеммы 18, 19, 20) |
Аналоговый выход 0...10 В |
Сигнал управления сервоприводом КЗР второго контура |
| DO1, DO2 |
Э/м реле (4 А, ~250 В / =30 В) |
Циркуляционные насосы НЦ1 и НЦ2 первого контура |
| DO3, DO4 |
Э/м реле (4 А, ~250 В / =30 В) |
Циркуляционные насосы НЦ1 и НЦ2 второго контура |
| DO5, DO6 |
Э/м реле (4 А, ~250 В / =30 В) |
Аварийная сигнализация первого и второго контуров |
| AI1...AI4 |
4 универсальных аналоговых входа |
Датчики: наружный (Тнар), обратка (Тобр), контур 1 (Тк1), контур 2 (Тк2) — ТС (Pt, Cu, 50М/100М), NTC 10к, 4...20 мА |
| DI1...DI4 |
4 дискретных входа (~230 В) |
Датчики перепада давления PDS насосов К1/К2, внешний пуск/останов, сброс аварий |
| БП 24 В (клеммы 23, 24) |
Встроенный источник питания |
Питание аналоговых выходных цепей и датчиков (=24 В, до 180 мА) |
Технические характеристики
| Параметры сети |
~90...253 В (номинал 230 В, 50 Гц), потребляемая мощность до 30 В·А |
| Выходы управления КЗР |
2 × ЦАП 0...10 В (погрешность ±0,25%, питание выхода =15...32 В, нагрузка от 2 кОм) |
| Дискретные выходы |
6 × э/м реле (до 4 А при ~250 В / =30 В) |
| Интерфейсы связи |
RS-485 (Modbus RTU Slave), USB Type-C (связь с ПК) |
| Индикация |
Два 4-разрядных LED-индикатора (красный/зеленый) + 12 светодиодов состояния |
| Конструктив и защита |
Корпус Щ7 под вырез 161×130 мм, габариты 169×138×56 мм, IP54 (спереди) / IP20 (сзади) |
| Условия эксплуатации |
Температура окружающей среды от −40 до +55 °C |
| Ресурс и гарантия |
Средний срок службы — 12 лет, гарантия производителя — 10 лет |
