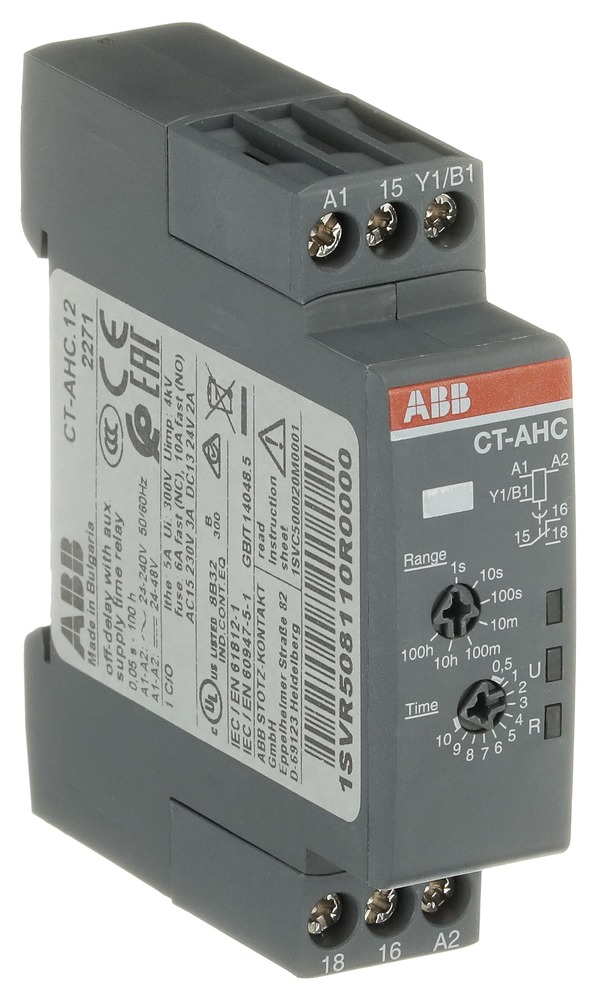

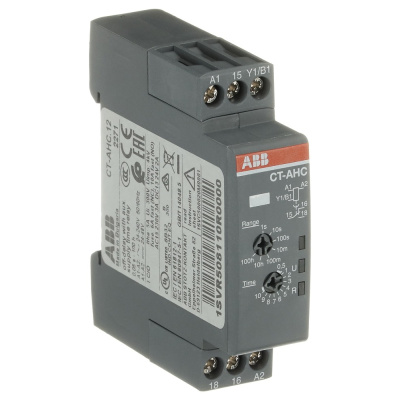

ABB CT-AHC.12 — это специализированное электронное реле времени промышленной серии CT-C. Данная модель предназначена для поддержания питания нагрузки в течение заданного времени после снятия управляющего сигнала. Компактное исполнение (17,5 мм) и высокая точность уставок делают его стандартом для систем промышленной автоматизации и OEM-решений.
Логика работы и управляющий вход
В отличие от реле серии ON-delay, модель CT-AHC.12 требует постоянного наличия напряжения питания на клеммах A1-A2. Управление отсчетом времени осуществляется через сухой контакт, подключаемый к клемме Y1/B1:
- При замыкании управляющего контакта выходное реле активируется мгновенно (контакт 15-18 замыкается).
- При размыкании управляющего контакта начинается отсчет предустановленного времени t.
- По истечении времени t выходное реле возвращается в исходное состояние.
- Если во время отсчета управляющий контакт замыкается повторно, таймер сбрасывается.
Технические преимущества для профессионалов
- Широкий диапазон управления: 7 выбираемых временных интервалов позволяют настроить задержку от 0,05 секунды до 100 часов.
- Универсальное напряжение питания: Корректная работа в диапазонах 24–240 В AC и 24–48 В DC.
- Высокая помехозащищенность: Вход управления адаптирован для работы в условиях промышленных электромагнитных шумов, что исключает ложные срабатывания.
- Индикация рабочих состояний: Светодиоды на фронтальной панели позволяют визуально контролировать наличие питания и состояние выходного реле.
Примеры применения
Реле CT-AHC.12 является ключевым элементом в схемах, где требуется завершение технологического цикла после прекращения основного сигнала:
- Системы вентиляции (Run-on timer): Продолжение работы вытяжного вентилятора после выключения основного оборудования для удаления остаточного тепла или газов.
- Конвейерные линии: Обеспечение освобождения полотна конвейера от продукции после остановки предыдущего узла.
- Системы безопасности и освещения: Задержка выключения света или блокировки замков после прохода персонала.
- Смазочные системы: Подача смазки в течение некоторого времени после остановки вращающихся частей механизмов.
Основные характеристики
| Артикул (Order code) | 1SVR508110R0000 |
| Функция | Задержка выключения (OFF-delay) |
| Вход управления | Требуется вспомогательное напряжение (клемма Y1) |
| Выходной контакт | 1 перекидной (1 c/o) |
| Номинальный ток (AC-12) | 4 А |
| Ширина корпуса | 17.5 мм |
| Стандарты | IEC/EN 61812-1, CE, UL |
Важно: Для корректной работы функции OFF-delay на данном устройстве необходимо обеспечить постоянное питание на клеммах A1-A2.
| 4013614534294 | |
| 1SVR508110R0000 |
