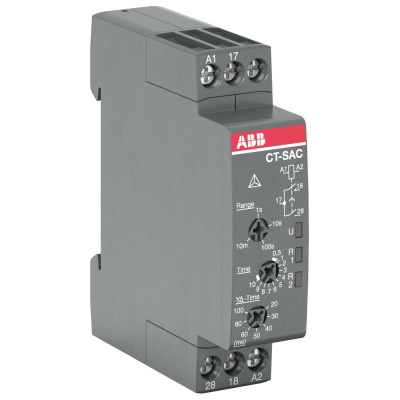

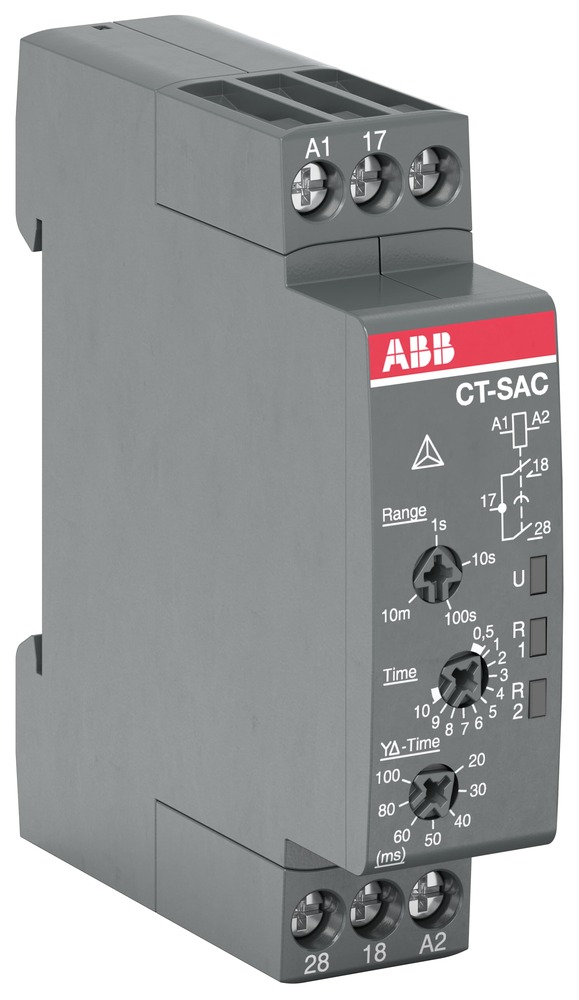

Реле звезда-треугольник ABB CT-SAC.22: 4 time interval, 0.05 seconds - 10 minutes, transition time 20ms to 100ms adjustable

ABB CT-SAC.22 — это профессиональное электронное реле времени из топовой промышленной линейки CT-S. Данная модель спроектирована специально для управления пуском трехфазных асинхронных электродвигателей по схеме «звезда-треугольник». Использование этого реле позволяет снизить пусковые токи и избежать механических ударов в приводе, продлевая срок службы оборудования.

Принцип работы

При прямом пуске мощного двигателя возникают огромные скачки тока, которые могут привести к просадке напряжения в сети или выходу из строя контакторов. CT-SAC.22 решает эту проблему в два этапа:

• Этап 1 (Звезда): Реле включает контактор «звезды», снижая пусковой ток в 3 раза.
• Этап 2 (Пауза): После разгона двигателя реле выдерживает фиксированную или настраиваемую паузу (время переключения), чтобы исключить возникновение короткого замыкания между фазами.
• Этап 3 (Треугольник): Реле переключает двигатель в рабочий режим «треугольник» для работы на полную мощность.

Ключевые преимущества модели CT-SAC.22

• Защита от КЗ: Регулируемое время переключения (пауза) гарантирует, что дуга на контакторе «звезды» погаснет до того, как включится контактор «треугольника».
• Широкий диапазон времени: Настройка времени пуска в режиме «звезда» от 0,05 с до 10 минут.
• Универсальное питание: Работает в сетях 24–48 В DC и 24–240 В AC.
• Промышленная надежность: Серия CT-S обладает повышенной устойчивостью к вибрациям и электромагнитным помехам.
• Два выхода: Имеет 2 независимых выходных контакта для раздельного управления контакторами.

Примеры применения

Данное реле является обязательным компонентом для:

• Промышленных насосов: Снижение гидроударов при запуске систем водоснабжения.
• Компрессорных установок: Обеспечение плавного набора оборотов под нагрузкой.
• Вентиляционных систем: Пуск мощных вытяжных и приточных вентиляторов в ТЦ и цехах.
• Станочного парка: Управление главными приводами токарных, фрезерных и деревообрабатывающих станков.

Технические характеристики

Если ваша задача — собрать надежный шкаф управления двигателем мощностью от 5.5 кВт, использование CT-SAC.22 — это стандарт безопасности, принятый во всем мире.
