ПИД-регулятор с таймером ОВЕН ТВР1

ОВЕН ТВР1 — это интеллектуальный измеритель-регулятор для автоматизации процессов, где критически важна работа по расписанию: отложенный старт, выдержка времени и автоматическая остановка.

Прибор идеально подходит для управления печами, сушильными камерами, термоупаковочными аппаратами и в составе CIP-моек. Благодаря двустрочному дисплею вы одновременно видите текущую температуру и обратный отсчет таймера.

Ключевые преимущества

  • 10 готовых сценариев: Выбирайте нужный алгоритм работы таймера (ручной/авто старт, задержка) без программирования.
  • 42 типа датчиков: Поддержка термопар (ТП), термосопротивлений (ТС), пирометров и унифицированных сигналов (I, U).
  • Идеальная точность: ПИД-регулирование исключает температурные «перелеты» и экономит электроэнергию.
  • USB Type-C: Быстрая настройка через ПК обычным кабелем от смартфона.
  • Диспетчеризация: Интерфейс RS-485 (Modbus RTU/ASCII) и полная поддержка облака OwenCloud.
  • Любой монтаж: 4 типа корпуса — в щит, на стену (IP66 сзади) или на DIN-рейку.

Возможности управления

ТВР1 оснащен двумя управляющими выходами, тип которых (реле, транзистор, 4-20 мА или выход для ТТР) выбирается при заказе под ваше оборудование:

  • Выход 1: Основное управление нагревателем или холодильником по ПИД- или ON/OFF закону.
  • Выход 2: Аварийная или технологическая сигнализация после окончания отсчета таймера.
  • Дискретный вход: Для дистанционного запуска или остановки цикла кнопкой или внешним датчиком.

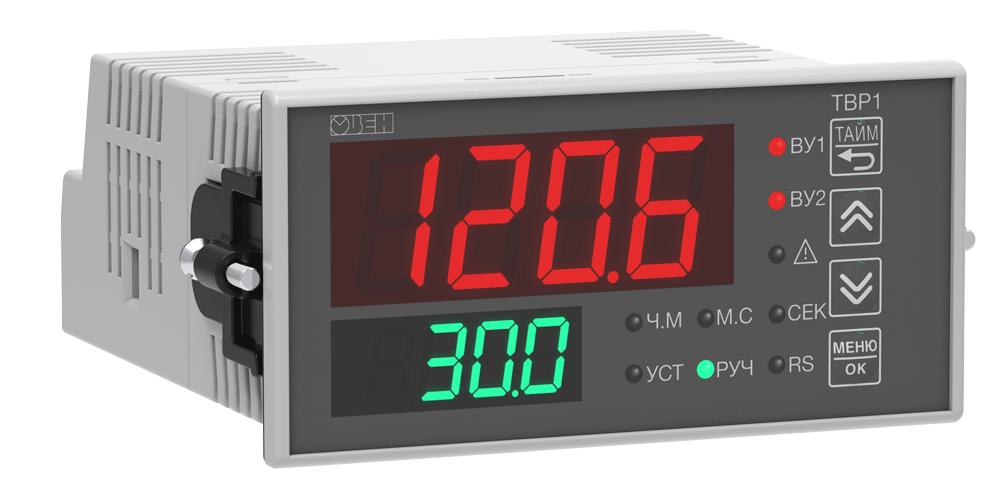

Микропроцессорный регулятор ОВЕН ТВР1 с таймером

Внешний вид прибора в корпусе Щ2 (96х48 мм)

Тип выхода Что можно подключать (нагрузка)
Р Электромагнитное реле (8 А): Магнитные пускатели, ТЭНы (до 2 кВт), насосы, лампы, звуковые сирены.
К Транзисторная оптопара: Промежуточные реле, низковольтные клапаны (до 60 В DC), светодиодные индикаторы.
Т Выход 4...6 В: Прямое управление твердотельными реле (ТТР), рассчитанными на постоянное напряжение.
И ЦАП 4...20 мА: Частотные преобразователи (ЧП), задвижки с электроприводом, регистраторы данных.

* По данным руководства по эксплуатации КУВФ.421214.703 (стр. 13).

Коротко: как ТВР1 решит ваши задачи

Вам не нужно настраивать сложные таймеры — просто выберите один из 10 встроенных режимов под ваш процесс:

  • Для термообработки и закалки: Таймер включится только тогда, когда печь прогреется до нужной температуры. Вы получаете гарантированное качество каждой партии металла или керамики.
  • Для безопасности (покраска, хлебопекарни): Прибор сам выполнит продувку камеры перед включением нагрева. Это исключает взрывы паров растворителя и удаляет лишние запахи.
  • Для пищевых производств (CIP-мойка): Автоматизация промывки танков, доильных аппаратов, линий розлива пива, сиропов или шоколада. Просто запустите цикл — ТВР1 проконтролирует время и температуру.
  • Для сервиса и ТО: Регулятор работает как счетчик моточасов. Вы всегда знаете реальный износ ТЭНов или насосов и вовремя проводите обслуживание.
Итог: ТВР1 — это надежный ПИД-регулятор, который заменяет собой пульт управления с отдельным таймером и кнопками. Настройте его один раз через USB Type-C и забудьте о ручном контроле времени.
Совет проектировщику: Для работы в условиях высокой влажности выбирайте корпус Н (настенный). Согласно паспорту, он обеспечивает степень защиты IP66 со стороны кабельных вводов.
