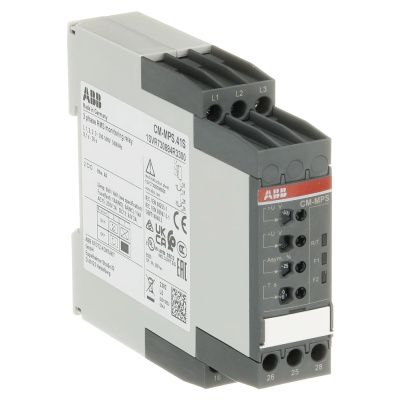

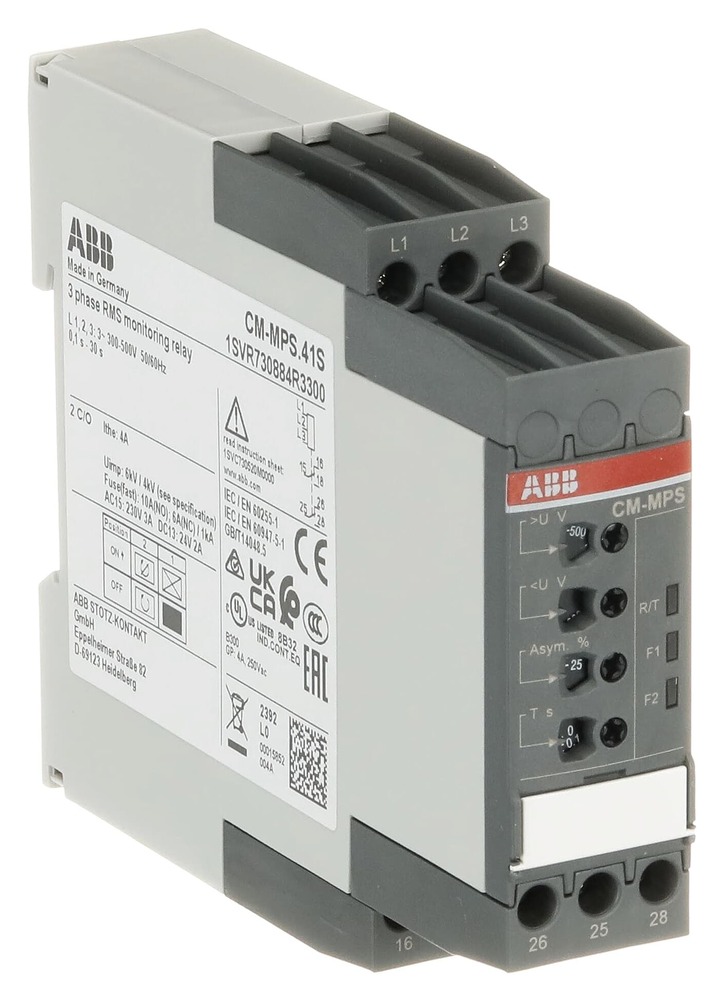

ABB CM-MPS.41S — это многофункциональное реле контроля трёхфазного напряжения из серии CM, предназначенное для надёжной защиты промышленного и коммерческого оборудования от всех основных проблем в трёхфазной сети.
Реле работает в широком диапазоне 3×300–500 В AC (прямое подключение L1-L2-L3, нейтраль не требуется). Оно непрерывно контролирует все ключевые параметры сети и мгновенно отключает нагрузку при возникновении неисправности, предотвращая повреждение двигателей, насосов, компрессоров, вентиляторов и другого оборудования.
Основные функции защиты
- Обрыв фазы (Phase failure)
- Неправильная последовательность фаз (Phase sequence, можно отключить)
- Повышение и понижение напряжения (Over-/Undervoltage)
- Асимметрия напряжения между фазами (Phase unbalance)
Все пороговые значения регулируются с помощью удобных поворотных регуляторов на передней панели.
Возможность выбора задержки срабатывания: мгновенно или 0,1–30 секунд (ON-delay / OFF-delay).
Стартовая задержка ≤ 200 мс.
Преимущества CM-MPS.41S
- Полная защита "в одном корпусе" — не нужно ставить несколько отдельных реле
- Высокая точность благодаря измерению истинного среднеквадратичного значения (True RMS)
- Два независимых переключающих контакта (2 c/o, 4 А / 250 В)
- Компактный корпус шириной всего 22,5 мм (экономия места в щите)
- Прозрачная пломбируемая крышка (опция) — защита от несанкционированного вмешательства
- Надёжное винтовое подключение с двойной клеточной клеммой
- Широкий диапазон рабочих температур: -25…+60 °C
- Соответствует всем международным стандартам (CE, UL, EAC и др.)
Идеально подходит для замены устаревших однофункциональных реле типа CM-PBE, CM-PFS, CM-PSS и аналогов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул ABB | 1SVR730884R3300 |
| Тип | CM-MPS.41S |
| Номинальное напряжение | 3×300–500 В AC (L1-L2-L3) |
| Частота | 50/60 Гц |
| Выходы | 2 c/o (SPDT), 4 А / 250 В AC |
| Задержка срабатывания | 0 с или 0,1–30 с (выбирается ON/OFF) |
| Монтаж | На DIN-рейку 35 мм (ширина 22,5 мм) |
| Степень защиты | IP50 (корпус) / IP20 (клеммы) |
| Рабочая температура | -25…+60 °C |
| Габариты (Ш×В×Г) | 22,5 × 85,6 × 103,7 мм |
| Масса | 0,14 кг |
Область применения
- Щиты автоматизации
- Насосные станции и системы водоснабжения
- Холодильное и климатическое оборудование
- Конвейеры, станки, компрессорные установки
- Серверные и дата-центры
- Любые объекты с трёхфазным питанием 380/400 В
| 1SVR730884R33 | |
| 4016779851862 |
