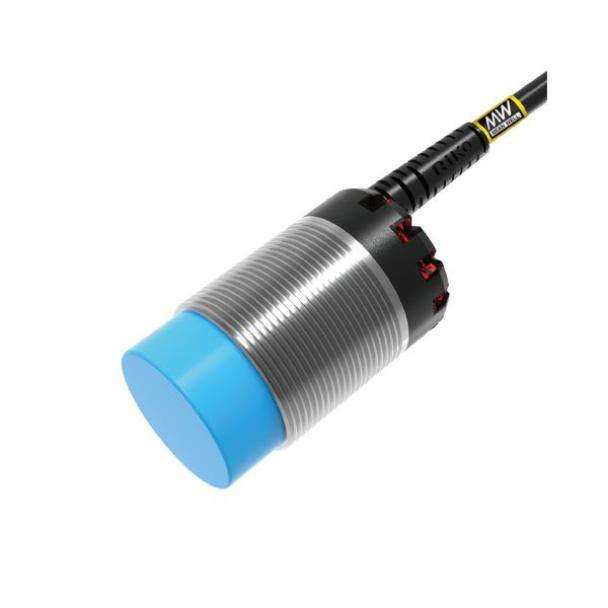

Индуктивный бесконтактный датчик M30 PSC3018-NP в цельнометаллическом корпусе из нержавеющей стали. Оснащен универсальным выходом «4-в-1» (NPN/PNP, NO/NC), неэкранированным исполнением монтажа с увеличенной дистанцией срабатывания 18 мм и встроенным кабелем 2 м. Обладает кабельным вводом повышенной стойкости к изгибу и растяжению, степенью защиты IP67, встроенной защитой от импульсных перенапряжений и перегрузки.
Особенности
- Универсальный выход 4-в-1: выбор логики NPN / PNP и состояний NO / NC.
- Корпус: нержавеющая сталь, резьба M30.
- Увеличенное расстояние срабатывания (18 мм) за счет выступающей чувствительной части (Unshielded).
- Усиленная конструкция кабельного вывода против излома и натяжения.
- Пылевлагозащита IP67.
- Защита от импульсных перенапряжений и перегрузки по току.
Технические характеристики
| Модель | PSC3018-NP |
| Тип датчика | Индуктивный бесконтактный |
| Тип корпуса | Цилиндрический резьбовой M30, нержавеющая сталь |
| Тип монтажа | Неэкранированный (Unshielded / выступающий) |
| Номинальное расстояние срабатывания (Sn) | 18 мм |
| Гарантированное расстояние срабатывания | 0–14.4 мм |
| Стандартный объект обнаружения | Железо 30 × 30 × 1 мм |
| Гистерезис | не более 10% от расстояния срабатывания |
| Частота срабатывания | 300 Гц |
| Напряжение питания | DC 12–30 В |
| Потребляемый ток | не более 14 мА (без нагрузки) |
| Ток нагрузки | до 100 мА (при 24 В DC) |
| Остаточное напряжение | не более 2 В DC |
| Тип выхода | NPN NO/NC, PNP NO/NC (4-in-1) |
| Сопротивление изоляции | не менее 20 МОм (при 500 В DC) |
| Диэлектрическая прочность | 1000 В AC (50/60 Гц, 1 мин) |
| Степень защиты | IP67 |
| Диапазон рабочих температур | от -20 °C до +60 °C |
| Подключение | Кабель Ø5.2 мм, 4 жилы, длина 2 м |
| Вес | 129 г |
Подключение и настройка логики работы
Переключателей на корпусе нет — выбор режима (NPN / PNP / NO / NC) выполняется выбором соответствующего сигнального провода и полярности подключения нагрузки:
- Питание:
- Коричневый (Brown): +DC 12–30 В
- Синий (Blue): 0 В
- Выбор выходного сигнала:
- PNP NO (плюсовой, нормально разомкнутый): нагрузка подключается между Белым проводом и Синим (0 В). Черный провод изолируется.
- PNP NC (плюсовой, нормально замкнутый): нагрузка подключается между Черным проводом и Синим (0 В). Белый провод изолируется.
- NPN NO (минусовой, нормально разомкнутый): нагрузка подключается между Черным проводом и Коричневым (+DC). Белый провод изолируется.
- NPN NC (минусовой, нормально замкнутый): нагрузка подключается между Белым проводом и Коричневым (+DC). Черный провод изолируется.
