Промышленные разъемы серии RJ45 со стандартом подключения RJ45 или 8P8C применяются для выноса Ethernet-порта программируемых устройств в удобное для эксплуатации место - на панель оборудования, дверцу шкафа управления или операторский пульт.
Такая потребность возникает, когда программируемый логический контроллер (ПЛК), программируемое реле (ПР) или панель оператора (HMI) смонтированы внутри оборудования или шкафа управления и оперативный доступ к ним для программирования и загрузки данных осложнен.

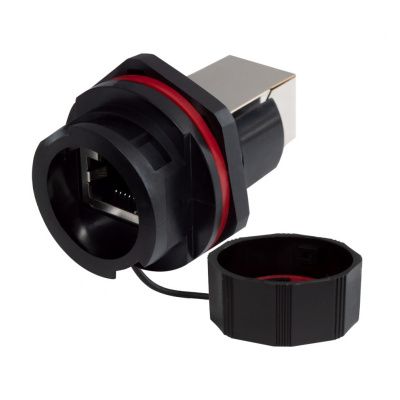

Серия разъемов представлена двумя модификациями: с прямым (RJ45-F08J.BE.300) и угловым (RJ45-F08J.BE.300.L) подключением соединительного кабеля RJ45.
Преимущества разъемов серии RJ45:
- защитная крышка с лицевой стороны обеспечивает защиту разъема от пыли и влаги (IP67)
- корпус из самозатухающего поликарбоната обеспечивает огнестойкостойкость V-0 по стандарту UL94 и широкий диапазон эксплуатационных температур -40...+85 °C.
- посадочный диаметр 25,7 мм позволяет производить монтаж типовыми инструментами для перфорации.
Технические характеристики разъемов серии RJ45
| Параметр | Значение |
| Тип разъема | RJ45 |
| Контакты разъема | 8P8C |
| Тип контактной вставки | Розетка |
| Тип электрического присоединения | патч-корд с коннектором RJ45 |
| Категория | Cat.5e, Cat.6 (10BaseT, 100BaseTX, 1000BaseTX) |
| Номинальное напряжение контактов | не более 24 VDC |
| Номинальный ток контактов | не более 50 мА |
| Степень защиты | IP67 |
| Тип механического соединения с ответной частью | Байонет |
| Температура эксплуатации | -40…85°С |
| Материал корпуса | Поликарбонат, огнестойкость: V-0 |
| Механический ресурс | ≥ 500 |
