Требования к данным для проектирования вентиляторов
Основные функции
- Защита от короткого замыкания
- Защита от перегрузки (с настраиваемым током)
- Контроль уровня напряжения
- Контроль обрыва и чередования фаз — для правильной работы вентилятора
- Защита от замыкания на землю
Дополнительные функции
- Контроль температуры в помещении
- Реле термисторной защиты для контроля температуры обмоток (зависит от конструкции вентилятора)
- Защита от заклинивания ротора — на случай заклинивания вентилятора
- Цифровое подключение (управление, измерение энергии и т.д.)
- Реле безопасности (если требуется по проекту)
---
Параметры для проектирования щита управления вентилятором
- Номинальное напряжение двигателя
- Номинальный ток двигателя
- Категория применения (AC-3/3e)
- Максимальный рабочий ток
- Количество циклов включения/выключения
- Пусковой момент (зависит от типа вентилятора)
- Время разгона (время пуска)
- Напряжение цепи управления
- Температура окружающей среды
- Высота над уровнем моря
- Тип корпуса (степень защиты)
- Тип пускателя
- Режимы работы — Авто/Ручной и Локальный/Удалённый
- Цифровое подключение (управление/контроль)
---

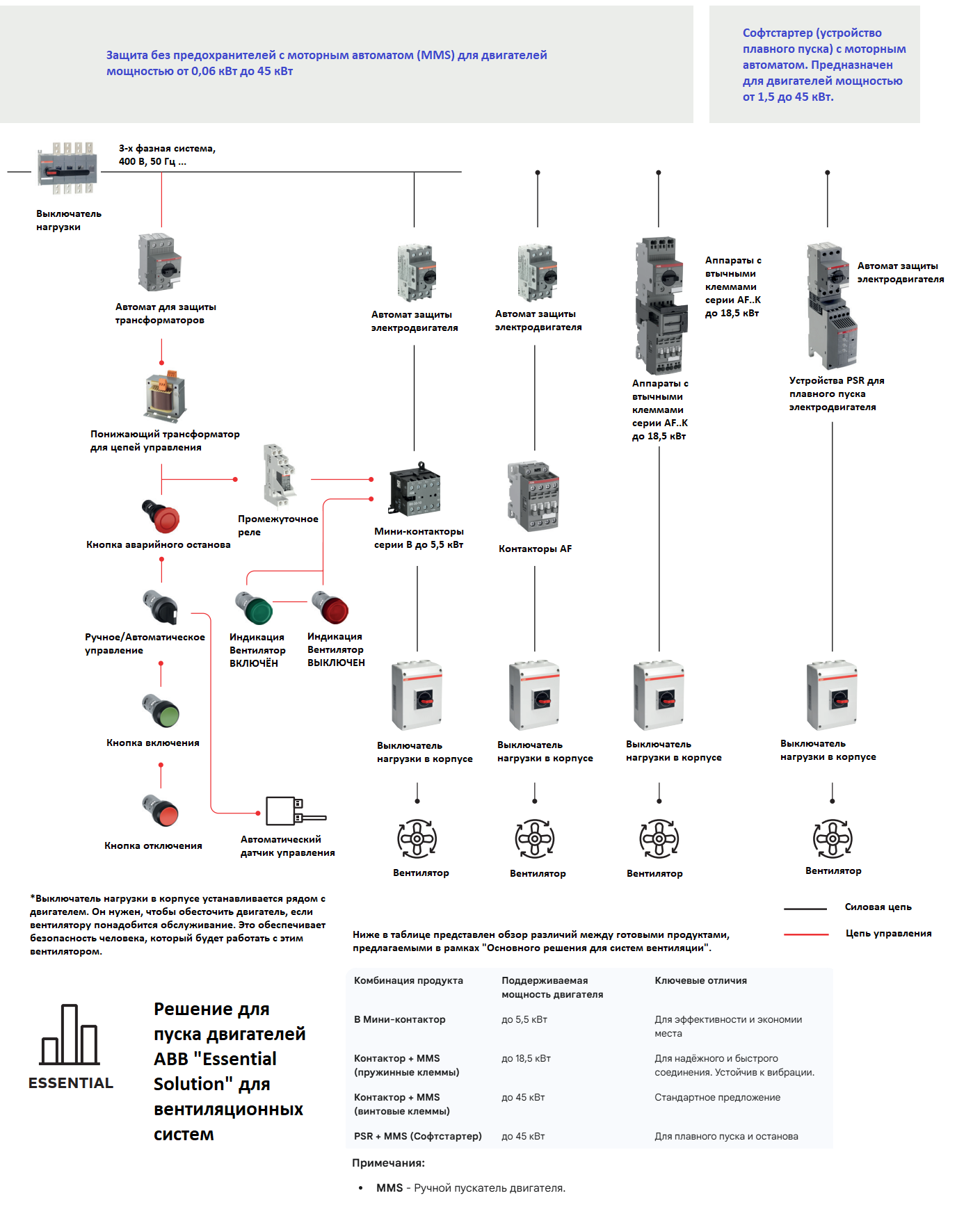

Решение Essential Solution
«Essential Solution» — это готовое решение для надёжного и быстрого монтажа. Оно гарантирует, что комбинации основных силовых устройств будут работать согласованно, обеспечивая непрерывную работу и простоту монтажа. Кроме того, это решение обычно покрывает требования к автономному оборудованию, такому как насосы, компрессоры, вентиляторы и т.д.
Essential Solution предназначен для базовых функций защиты.
- Беспредохранительная защита с моторным автоматом **(MMS)** — для двигателей мощностью от 0,06 кВт до 45 кВт.
- Софтстартер с моторным автоматом **(MMS)** — для двигателей мощностью от 1,5 кВт до 45 кВт.
