Информация для заказа устройств серии CR-S

Компактные втычные интерфейсные реле и оптопары серии CR-S предназначены для электрической изоляции электронных устройств, усиления и преобразования сигналов.

Реле CR-S имеют ширину 6,2 мм, что позволяет коммутировать большие токи в условиях ограниченного пространства.

Информация для заказа втычных интерфейсных реле серии CR-S

Номинальное напряжение питания	Выходы	Номинальные параметры контактов	Тип	Код для заказа	Кратность поставки, шт.	Вес (1 шт.), кг
5 В DC	1 переключающий контакт	250 В, 6 А	CR-S005VDC1R	1SVR405501R1010	10	0,005
12 В DC			CR-S012VDC1R	1SVR405501R2010
24 В DC			CR-S024VDC1R	1SVR405501R3010
48 В DC			CR-S048VDC1R	1SVR405501R4010
60 В DC			CR-S060VDC1R	1SVR405501R5010
5 В DC	1 переключающий позолоченный контакт	12 В, 250 мА (3 Вт)1)	CR-S005VDC1RG	1SVR405501R1020	10	0,005
12 В DC			CR-S012VDC1RG	1SVR405501R2020
24 В DC			CR-S024VDC1RG	1SVR405501R3020
48 В DC			CR-S048VDC1RG	1SVR405501R4020
60 В DC			CR-S060VDC1RG	1SVR405501R5020

Информация для заказа втычных оптопар серии CR-S

Номинальное напряжение питания	Выходы	Тип	Код для заказа	Кратность поставки, шт.	Вес (1 шт.), кг
24 В DC	Транзистор, 100 мА, 48 В DC	CR-S024VDC1TRA	1SVR405510R3050	10	0,004
	MOSFET транзистор, 2 А, 24 В DC	CR-S024VDC1MOS	1SVR405510R3060
	Симистор, 2 А, 240 В AC	CR-S024VDC1TRI	1SVR405510R3070

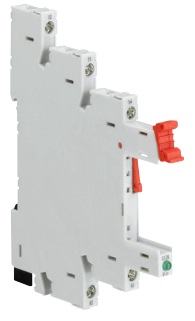

Информация для заказа цоколей серии CR-S

Номинальное напряжение питания	Тип клемм	Тип	Код для заказа	Кратность поставки, шт.	Вес (1 шт.), кг
6–24 В DC	винтовые	CR-S006/024VDC1SS	1SVR405521R1100	10	0,025
	пружинные	CR-S006/024VDC1SZ	1SVR405521R1200
12–24 В AC/DC	винтовые	CR-S012/024VADC1SS	1SVR405521R3100
	пружинные	CR-S012/024VADC1SZ	1SVR405521R3200
48–60 В AC/DC	винтовые	CR-S048/060VADC1SS	1SVR405521R5100
	пружинные	CR-S048/060VADC1SZ	1SVR405521R5200
110–125 В AC/DC	винтовые	CR-S110/125VADC1SS	1SVR405521R6100
	пружинные	CR-S110/125VADC1SZ	1SVR405521R6200
220–240 В AC/DC	винтовые	CR-S220/240VADC1SS	1SVR405521R7100
	пружинные	CR-S220/240VADC1SZ	1SVR405521R7200

Информация для заказа дополнительных аксессуаров серии CR-S

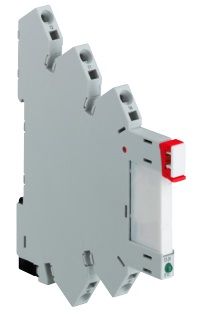

Информация для заказа интерфейсных реле серии CR-S в сборе (реле + цоколь)

Номинальное напряжение питания	Выходы	Номинальные параметры контактов	Тип	Код для заказа	Кратность поставки, шт.	Вес (1 шт.), кг
24 В AC/DC	1 переключающий контакт	250 В, 6 А	CR-S024VADC1CRS	1SVR405541R3110	10	0,03
			CR-S024VADC1CRZ	1SVR405541R3210
110 В AC/DC			CR-S110VADC1CRS	1SVR405541R6110
			CR-S110VADC1CRZ	1SVR405541R6210
230 В AC/DC			CR-S230VADC1CRS	1SVR405541R7110
			CR-S230VADC1CRZ	1SVR405541R7210
24 В AC/DC	1 переключающий позолоченный контакт	12 В, 250 мА (3 Вт)1)	CR-S024VADC1CRGS	1SVR405541R3120	10	0,03
			CR-S024VADC1CRGZ	1SVR405541R3220
110 В AC/DC			CR-S110VADC1CRGS	1SVR405541R6120
			CR-S110VADC1CRGZ	1SVR405541R6220
230 В AC/DC			CR-S230VADC1CRGS	1SVR405541R7120
			CR-S230VADC1CRGZ	1SVR405541R7220

¹⁾ При превышении указанных максимальных значений золотое покрытие разрушается. После этого применяются максимальные значения стандартных контактов.

Таблица выбора реле серии CR-S

Как пользоваться таблицей выбора:

• Выберите напряжение питания в колонке «Напряжение цепи управления», например «5 В DC».
• Выберите тип клемм в колонке «Тип клемм», например «пружинные».
• Выберите тип контакта в колонке «Контакт», например, «позолоченный».

Пример выбора:
Если выбрано напряжение питания 5 В DC, пружинная клемма и позолоченный контакт, используйте коды:

• Цоколь: CR-S006/024VDC1SZ (1SVR405521R1200)
• Реле: CR-S005VDC1RG (1SVR405501R1020)

Реле серии CR-S, собираются из компонентов

Оптопары серии CR-S, собираются из компонентов
