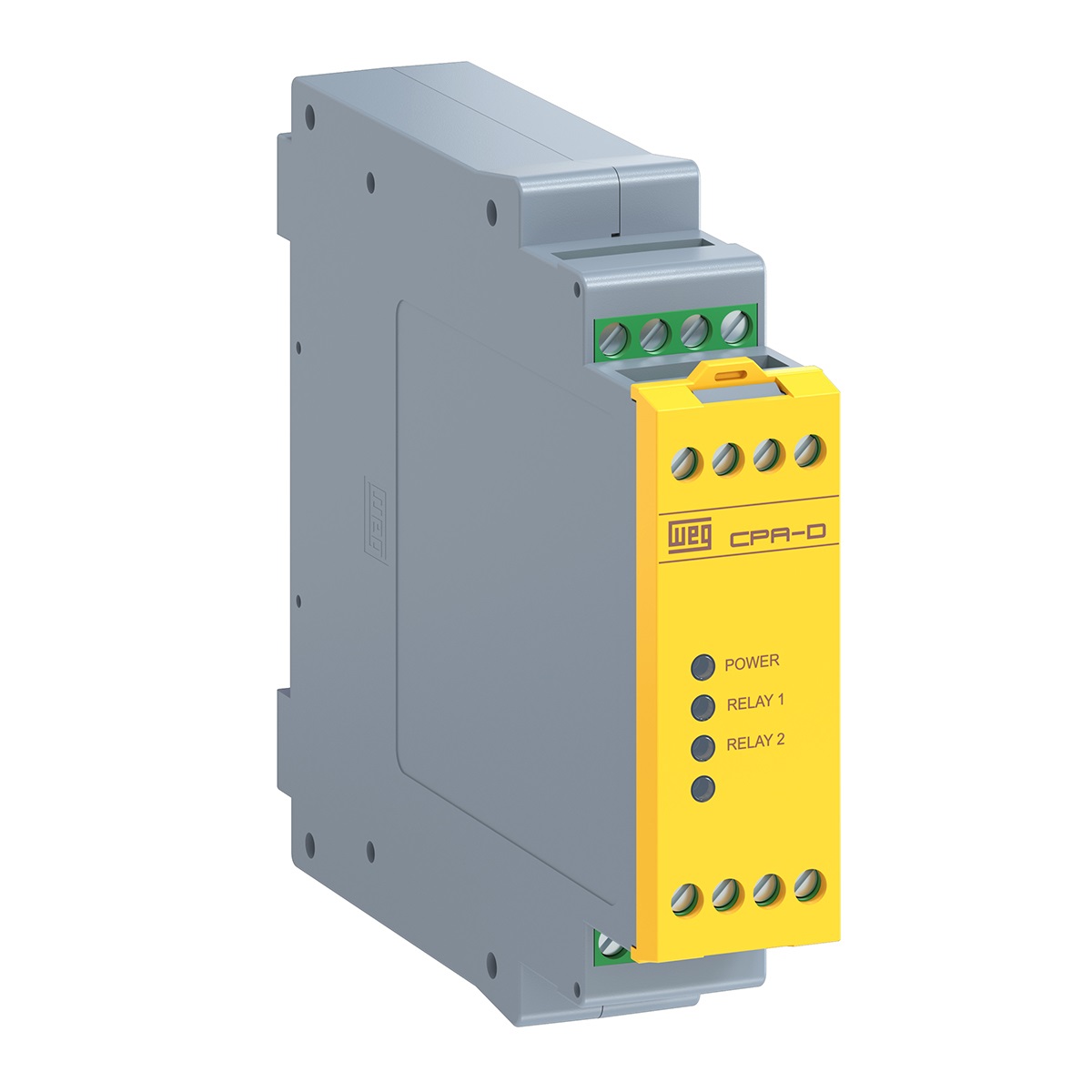

Реле безопасности WEG CPA-D — это высоконадежный контроллер, разработанный для обеспечения максимального уровня безопасности в системах аварийной остановки (E-Stop) и защитных ограждениях. Устройство осуществляет непрерывный надзор за контактами аварийных кнопок и сенсорами, включая функции обнаружения обрыва провода и короткого замыкания для предотвращения неисправностей. Соответствуя высочайшим стандартам PL e (Cat 4) и SIL 3, реле работает от питания 24 V DC/AC и оснащено тремя нормально открытыми (3 NO) безопасными выходами и одним вспомогательным нормально закрытым (1 NC) контактом, гарантируя немедленную и надежную остановку машины в критической ситуации.
Технические характеристики
| TECHNICAL INFORMATION |
| General Data |
| Standards |
IEC 60204-1, ISO 13850, EN 60947-5-1 |
| Start conditions |
Start button only |
| Feedback circuit (Y/N) |
Yes |
| Mechanical Data |
| Connection type |
Screw terminals |
| Cable section |
2 mm² |
| Connection cable |
Rigid or flexible |
| Removable terminals (Y/N) |
No |
| Lifespan |
107 operations |
| Ambient Conditions |
| Ambient temperature |
-10 °C to +55 °C |
| Storage and transport |
-40 °C to +70 °C |
| Protection level |
IP20 |
| EMC rating |
To EMC Directive |
| Electrical Data |
| Power consumption |
max. 2.5 W |
| Power supply |
24 V dc/ac, ± 10 % |
| Frequency range |
50 Hz / 60 Hz |
| Tripping current protection |
100 mA |
| Monitored Inputs |
| Cross-wire detection (Y/N) |
Yes |
| Wire breakage detection (Y/N) |
Yes |
| NO contacts |
3 |
| NC contacts |
1 |
| Cable lengths |
Varies. Refer for the conductor's maximum resistance |
| Conductor's resistance |
max. 40 Ω |
| Output |
| Number of safety contacts |
3 normally opened contacts |
| Number of Auxiliary contacts |
1 normally closed contact |
| Contact capacity |
4.5 A - 30 Vdc / 200 W - 250 Vac |
| Utilization category to EN 60947-5-1 |
AC-15 / DC-13; EN 60947-5-1 |
| Dimensions (H/W/L) |
113.1 mm x 97 mm x 22.7 mm |
